Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

*1 | DOUILLE DE BARRE STABILISATRICE AVANT N° 1 |
*2 | SUPPORT DE BARRE STABILISATRICE AVANT GAUCHE N° 1 |
*3 | SUPPORT DE BARRE STABILISATRICE AVANT DROITE N° 1 |
*4 | BARRE STABILISATRICE AVANT |
*5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE |
*6 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE |
*7 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE
(a) Déposer l'ensemble de biellette de barre stabilisatrice avant gauche de la barre stabilisatrice avant. CONSEIL: Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à six pans (6 mm). |
|
3. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.

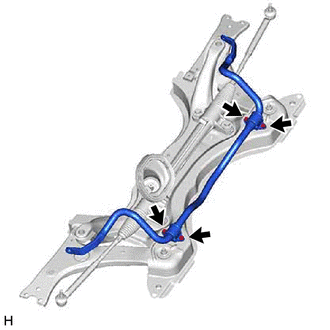

4. DEPOSER LA BARRE STABILISATRICE AVANT
(a) Déposer les 4 boulons, la barre stabilisatrice avant avec les 2 supports de barre stabilisatrice avant n° 1 et les 2 bagues de barre stabilisatrice avant n° 1 du sous-ensemble de traverse de suspension avant. |
|
5. DEPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT GAUCHE N° 1
(a) Déposer le support de barre stabilisatrice avant gauche n° 1 de la douille de barre stabilisatrice avant n° 1.
6. DEPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT DROIT N° 1
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER LA DOUILLE DE BARRE STABILISATRICE AVANT N° 1
(a) Déposer les 2 bagues de barre stabilisatrice avant n° 1 de la barre stabilisatrice avant.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT
(a) Vérifier le couple de rotation du joint à rotule. (1) Serrer l'ensemble de biellette de barre stabilisatrice avant dans un étau entre des plaques d'aluminium. (2) Reposer l'écrou sur le goujon de l'ensemble de biellette de barre stabilisatrice avant. (3) A l'aide d'une clé dynamométrique, tourner le goujon de façon continue en effectuant un tour toutes les 3 à 5 secondes et relever la valeur de couple la 5ème fois. Couple de rotation: 0,05 à 1,96 N*m (0,6 à 19 kgf*cm, 0,5 à 17 lbf*po) CONSEIL: Si la valeur du couple de rotation n'est pas comprise dans la plage spécifiée, remplacer l'ensemble de biellette de barre stabilisatrice avant par un ensemble neuf. |
|
(b) Vérifier le pare-poussière.
(1) Vérifier que le pare-poussière n'est pas fissuré et ne comporte pas de traces de graisse.
CONSEIL:
Si le pare-poussière de frein fissurée ou s'il y a de graisse MP l'intérieur, remplacer l'ensemble de biellette de barre stabilisatrice avant par un élément neuf.
Repose
REPOSE
PROCEDURE
1. REPOSER LA DOUILLE DE BARRE STABILISATRICE AVANT N° 1
(a) Reposer les 2 douilles de barre stabilisatrice avant n° 1 sur la barre stabilisatrice avant, comme indiqué sur le schéma.

*a | Découpe |
![]() |
Avant du véhicule |
![]() |
Intérieur du véhicule |
REMARQUE:
Lors de la repose des douilles de barre stabilisatrice avant n° 1, s'assurer que la découpe est orientée vers l'arrière du véhicule.
2. REPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT GAUCHE N° 1
(a) Reposer le support de barre stabilisatrice avant gauche n° 1 sur la douille de barre stabilisatrice avant n° 1.
3. REPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT DROIT N° 1
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. REPOSER LA BARRE STABILISATRICE AVANT
(a) Reposer la barre stabilisatrice avant à l'aide de 2 douilles de barre stabilisatrice avant n° 1 et des 2 supports de barre stabilisatrice avant n° 1 sur le sous-ensemble de traverse de suspension avant à l'aide des 4 boulons.
Torque:
24 N·m {245 kgf·cm, 18 ft·lbf}
5. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE
(a) Reposer l'ensemble de biellette de barre stabilisatrice avant gauche sur la barre stabilisatrice avant avec l'écrou.
Torque:
74 N·m {755 kgf·cm, 55 ft·lbf}
CONSEIL:
Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à six pans (6 mm).
6. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
