Toyota Corolla - Revue Technique Automobile: Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Utiliser la même procédure pour le côté droit que pour le côté gauche.
• La procédure décrite ci-dessous concerne le côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE CACHE DE POIGNEE DE MAINTIEN DE PORTE

(a) A l'aide d'un extracteur de moulure, libérer les 10 griffes et déposer le cache de poignée de maintien de porte.

4. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

(a) A l'aide d'un extracteur de moulure, libérer les 2 agrafes et les 5 griffes, puis déposer l'ensemble d'accoudoir avant.

5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté conducteur)

(a) A l'aide d'un extracteur de moulure, libérer l'agrafe, les 6 griffes et les 5 guides.

(b) Débrancher le connecteur et déposer l'ensemble de contacteur principal de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

(a) A l'aide d'un extracteur de moulure, libérer l'agrafe, les 6 griffes et les 5 guides.

(b) Débrancher le connecteur et déposer l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

7. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

(a) sans haut-parleur avant n° 2:

(1) Libérer l'agrafe et les 2 guides et déposer le garnissage de support d'encadrement inférieur de porte avant.

(b) avec haut-parleur avant n° 2:

(1) Libérer l'agrafe et les 2 guides.

(2) Débrancher le connecteur et déposer le garnissage de support d'encadrement inférieur de porte avant.

8. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (avec haut-parleur avant n° 2)

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

(a) A l'aide d'un tournevis dont la pointe a été préalablement enveloppée de ruban adhésif de protection, libérer la griffe et ouvrir le cache.

Ruban adhésif de protection

(b) Placer du ruban adhésif de protection autour du panneau de porte avant.

Ruban adhésif de protection

(c) Déposer les 3 vis.

(d) Libérer les 8 agrafes et déposer le sous-ensemble de panneau d'habillage avant de porte de coffre comme indiqué sur le schéma.

(e) Débrancher l'ensemble de câble de commande à distance de verrouillage de porte avant et l'ensemble de câble de verrouillage intérieur de porte avant.

10. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

(a) Libérer les 4 guides et déposer le sous-ensemble de poignée intérieure de porte avant.

11. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

(a) Libérer les 8 griffes comme indiqué sur le schéma, et déposer le bourrelet intérieur de vitre de porte avant.

12. DEPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

Cliquer ici

13. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

Cliquer ici

14. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

Cliquer ici

15. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

(a) Libérer l'attache.

(b) Déposer le cache d'orifice de visite de porte avant. CONSEIL: Eliminer les résidus de ruban adhésif en butyle du panneau de porte avant.

16. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

(a) Brancher le câble sur la borne négative (-) de la batterie.

(b) pour côté conducteur:

(1) Brancher l'ensemble de contacteur principal de lève-vitre électrique et déplacer le sous-ensemble de vitre de porte avant de sorte que les boulons de vitre de porte soient visibles.

(c) pour côté passager avant:

(1) Brancher l'ensemble de contacteur de lève-vitre électrique et déplacer le sous-ensemble de vitre de porte avant de sorte que les boulons de vitre de porte soient visibles.

(d) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(e) pour côté conducteur:

(1) Débrancher l'ensemble de contacteur principal de lève-vitre électrique.

(f) pour côté passager avant:

(1) Débrancher l'ensemble de contacteur de lève-vitre électrique.

(g) Déposer les 2 boulons. REMARQUE: Une fois les boulons déposés, ne laisser pas tomber le sous-ensemble de vitre de porte avant.

(h) Déposer le sous-ensemble de vitre de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma. REMARQUE: Ne pas endommager le sous-ensemble de vitre de porte avant.

17. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

(a) Débrancher le connecteur.

*a Boulon provisoire

(b) Desserrer le boulon provisoire.

REMARQUE:

Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, le lève-vitre de porte avant risque de tomber et de provoquer des dégâts.

(c) Déposer les 5 boulons.

(d) Déposer l'ensemble de lève-vitre de porte avant.

(e) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte avant.

18. DEPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT

(a) A l'aide d'une clé à douille "TORX" T25, déposer les 3 vis et l'ensemble de moteur de lève-vitre électrique avant du sous-ensemble de lève-vitre de porte avant.

19. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

(a) Déposer le coulisseau de vitre de porte avant.

20. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

(a) Déposer le boulon.

(b) Libérer le guide et déposer le sous-ensemble d'encadrement inférieur arrière de porte avant.

21. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE (pour côté conducteur)

(a) Déposer le bouchon d'orifice.

(b) A l'aide d'une clé à douille T30 "TORX", desserrer la vis et déposer le cache de poignée extérieure de porte avant avec ensemble de barillet de serrure. CONSEIL: La vis ne peut être retirée car elle est intégrée au sous-ensemble d'armature de poignée extérieure de porte avant.

22. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE (pour passager avant)

(a) avec barillet de serrure:

CONSEIL:

Procéder de la même manière pour le côté conducteur.

23. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)

(a) A l'aide d'un tournevis, libérer la griffe et les 2 guides, puis déposer le cache de poignée extérieure de porte avant comme indiqué sur le schéma.

24. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté passager avant)

(a) avec barillet de serrure:

CONSEIL:

Procéder de la même manière que pour le côté conducteur.

(b) sans barillet de serrure:

(1) Déposer le bouchon d'orifice.

(2) A l'aide d'une clé à douille T30 "TORX", desserrer la vis et déposer le cache de poignée extérieure de porte avant. CONSEIL: La vis ne peut être retirée car elle est intégrée au sous-ensemble d'armature de poignée extérieure de porte avant.

25. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) avec système de clé intelligente:

(1) Libérer les 2 griffes.

(2) A l'aide d'un tournevis, débrancher le connecteur.

(b) Déposer l'ensemble de poignée extérieure de porte avant comme indiqué sur le schéma.

26. DEPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Libérer les 3 griffes et déposer la plaquette de poignée extérieure de porte avant.

27. DEPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Libérer les 2 griffes et déposer la plaquette arrière de poignée extérieure de porte avant.

28. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

(a) Débrancher le connecteur.

*1 Tige de déverrouillage de porte avant

(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis.

(c) Faire coulisser l'ensemble de serrure de porte avant avec moteur vers le bas pour débrancher la tige d'ouverture de serrure de porte avant et déposer l'ensemble de serrure de porte avant avec moteur et les câbles comme une unité.

(d) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur:

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte avant avec moteur.

29. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT

(a) A l'aide d'un tournevis, libérer les 2 griffes, comme indiqué sur le schéma.

(b) Déposer l'ensemble de câble de commande à distance de verrouillage de porte avant comme indiqué sur le schéma.

30. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT

(a) Déposer l'ensemble de câble de verrouillage intérieur de porte avant comme indiqué sur le schéma.

31. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) avec système de clé intelligente:

(1) Libérer les 3 attaches.

(b) A l'aide d'une clé à douille "TORX" T30, déposer la vis.

*A Intérieur(e) *B Extérieur(e)

(c) Faire glisser le sous-ensemble d'armature de poignée extérieure de porte avant pour libérer la griffe du sous-ensemble d'armature de poignée extérieure de porte avant, puis le déposer.

32. DEPOSER LA TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT

(a) Déposer la tige d'ouverture de serrure de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

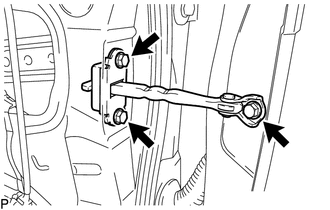

33. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

(a) Déposer les 3 boulons et l'ensemble de tirant de porte avant.

34. DEPOSER LE BOURRELET DE PORTE AVANT

(a) A l'aide d'un extracteur d'agrafes, libérer les 16 agrafes et déposer le bourrelet de porte avant.

35. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

(a) Libérer l'agrafe et déposer le garnissage d'encadrement de porte. CONSEIL: Ce garnissage doit être remplacé par un élément neuf car l'agrafe se cassera lors de la dépose de ce dernier.

36. DEPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

(a) Libérer les 2 griffes et déposer l'agrafe de moulure d'encadrement de vitre de porte.

37. DEPOSER L'ASSISE DE PANNEAU DE PORTE AVANT

(a) Libérer les 2 griffes et déposer les 2 coussinets de panneau de porte avant.

38. DEPOSER LE JOINT DE VENTILATION DE PORTE AVANT

(a) Déposer le joint de ventilation de porte avant.

39. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT

Cliquer ici

40. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT

Cliquer ici

41. DEPOSER LE RUBAN DE MASQUAGE N° 1

Cliquer ici
