DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
2. DEBRANCHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE (pour frein à tambour arrière)
Cliquer ici
3. DEBRANCHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE (pour frein à disque arrière)
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE TAMBOUR DE FREIN ARRIERE (pour freins arrière à tambour)
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE (pour frein à disque arrière)
Cliquer ici
6. DESSERRER L'ECROU DE REGLAGE DE CABLE N° 1 (pour frein à disque arrière)
Cliquer ici
7. DEPOSER LA PROTECTION DE LEVIER DE FREIN DE STATIONNEMENT (pour frein à disque arrière)
Cliquer ici
8. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (pour frein à disque arrière)
Cliquer ici
9. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE (pour freins à disque arrière)
Cliquer ici
10. DEPOSER LE DISQUE ARRIERE (pour freins à disque arrière)
Cliquer ici
11. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE (pour frein à tambour arrière)

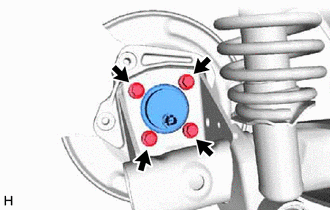

| (a) Retirer les 4 boulons et l'ensemble de roulement et de moyeu d'essieu arrière de l'ensemble de poutre d'essieu arrière. REMARQUE: Utiliser un câble ou outil équivalent pour empêcher que le sous-ensemble de plateau de frein arrière ne s'accroche au tuyau de frein n° 4. |
|
12. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE (pour frein à disque arrière)
| (a) Déposer les 4 boulons, l'ensemble de moyeu d'essieu et de roulement arrière et le sous-ensemble de pare-poussière de frein à disque arrière de l'ensemble de poutre d'essieu arrière. |
|
