DEPOSE
PROCEDURE
1. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
REMARQUE:
Si le cache inférieur de colonne de direction n'est pas déposé dans l'ordre prescrit, les pièces peuvent se casser.
(a) Libérer le levier d'inclinaison, puis étendre et abaisser complètement la colonne de direction.
(b) Verrouiller le levier d'inclinaison.
| (c) Tourner l'ensemble de volant vers la gauche et déposer la vis. |
|
| (d) Tourner l'ensemble de volant vers la droite et déposer la vis. |
|
(e) Tourner l'ensemble de volant vers la position centrale.
| (f) Libérer les 2 griffes. |
|
| (g) Libérer les 2 griffes. |
|
| (h) Passer ses doigts dans l'ouverture du levier de réglage d'inclinaison du cache inférieur de colonne de direction et libérer les 2 griffes <A>. CONSEIL: Ecarter la griffe pour les libérer. |
|
(i) Libérer les 2 griffes <B> pour déposer le cache inférieur de colonne de direction.
2. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
| (a) Libérer les 2 griffes et déposer le cache supérieur de colonne de direction. |
|
3. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
| (a) Débrancher chaque connecteur. |
|
(b) Tourner l'ensemble de volant vers la droite.

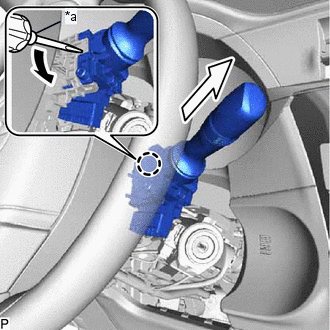

| (c) A l'aide d'un tournevis, libérer la griffe et déposer l'ensemble de contacteur d'essuie-glace avant, comme indiqué sur le schéma. REMARQUE: Si une force excessive est exercée sur la griffe, celle-ci risque de se casser. |
|
