Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
- | - |
SCHEMA
*1 | CANALISATION D'EMBRAYAGE |
*2 | ENSEMBLE DE MAITRE-CYLINDRE D'EMBRAYAGE |
*3 | TUYAU DE RESERVOIR D'EMBRAYAGE |
*4 | CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE D'EMBRAYAGE AVEC GOUPILLE CREUSE |
*5 | SUPPORT DE MAITRE-CYLINDRE D'EMBRAYAGE |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
Graisse MP |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SERVOFREIN
Cliquer ici
3. DEBRANCHER LE TUYAU DE RESERVOIR D'EMBRAYAGE
(a) Desserrer l'agrafe et débrancher le tuyau de réservoir d'embrayage de l'ensemble de maître-cylindre d'embrayage.
CONSEIL:
Récupérer le liquide dans un récipient.
4. DEBRANCHER LA CANALISATION D'EMBRAYAGE
(a) A l'aide d'une clé à écrou de raccord de 10 mm, débrancher la canalisation d'embrayage.
CONSEIL:
Récupérer le liquide dans un récipient.
5. DEPOSER L'ENSEMBLE DE MAITRE-CYLINDRE D'EMBRAYAGE

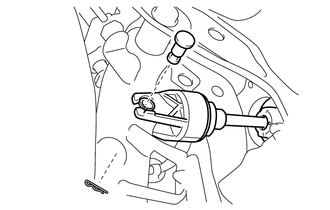

(a) Déposer l'agrafe de la chape de tige de poussée de maître-cylindre d'embrayage avec goupille creuse. |
|
(b) Déposer la chape de tige de poussée de maître-cylindre d'embrayage avec goupille creuse puis débrancher la chape de tige de poussée de maître-cylindre d'embrayage du sous-ensemble de pédale d'embrayage.
(c) Déposer les 2 écrous et l'ensemble de maître-cylindre d'embrayage de la carrosserie. |
|
(d) Déposer le support de maître-cylindre d'embrayage.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE MAITRE-CYLINDRE D'EMBRAYAGE
(a) Reposer le support de maître-cylindre d'embrayage.
(b) Reposer l'ensemble de maître-cylindre d'embrayage sur la carrosserie avec les 2 écrous.
Torque:
12,7 N·m {130 kgf·cm, 9 ft·lbf}
(c) Appliquer de la graisse MP sur les surfaces de contact de la chape de tige de poussée de maître-cylindre d'embrayage avec goupille creuse et le coussinet de chape de tige de poussée de maître-cylindre d'embrayage.
Graisse MP |
(d) Brancher la chape de tige de poussée de maître-cylindre d'embrayage sur le sous-ensemble de pédale d'embrayage avec la chape de tige de poussée de maître-cylindre d'embrayage avec goupille creuse.
CONSEIL:
Reposer la chape de tige de poussée de maître-cylindre d'embrayage avec goupille creuse du côté droit du véhicule.
(e) Reposer l'agrafe sur la chape de tige de poussée de maître-cylindre d'embrayage avec goupille creuse.
2. BRANCHER LA CANALISATION D'EMBRAYAGE
(a) A l'aide d'une clé à écrou de raccord de 10 mm, brancher la canalisation d'embrayage.
Torque:
15,2 N·m {155 kgf·cm, 11 ft·lbf}
REMARQUE:
- Utiliser une clé dynamométrique avec une longueur de bras de levier de 250 mm (9,84 po).
- Utiliser la formule de compensation de valeur de couple pour calculer
la valeur de couple à utiliser lorsqu'une clé dynamométrique est
combinée à un outil tel qu'une clé à écrou de raccord.
Cliquer ici
3. REPOSER LE TUYAU DE RESERVOIR D'EMBRAYAGE
(a) Brancher le tuyau du réservoir d'embrayage sur l'ensemble de maître-cylindre d'embrayage avec l'agrafe.
4. REPOSER L'ENSEMBLE DE SERVOFREIN
Cliquer ici
5. REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN
Cliquer ici
6. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
Cliquer ici
7. RECHERCHER UNE EVENTUELLE FUITE DE LIQUIDE
CONSEIL:
Rechercher d'éventuelles fuites dans le système d'embrayage.
8. VERIFIER ET REGLER LE SOUS-ENSEMBLE DE PEDALE D'EMBRAYAGE
Cliquer ici
9. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
