Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

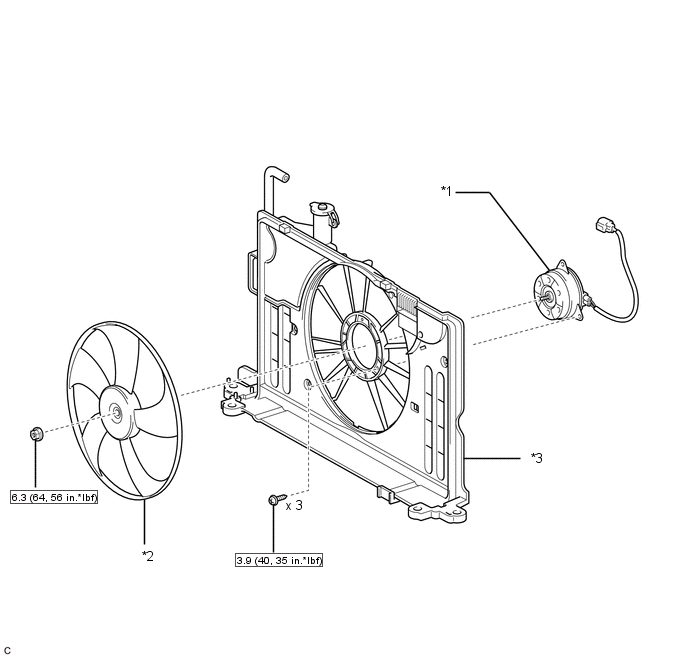

*1 | MOTEUR DE VENTILATEUR DE REFROIDISSEMENT |
*2 | VENTILATEUR |
*3 | CARENAGE DE VENTILATEUR |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE MOTEUR DU VENTILATEUR DE REFROIDISSEMENT

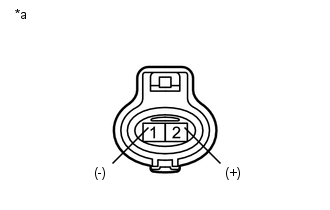

(a) Débrancher le connecteur du moteur de ventilateur de refroidissement.
(b) S'assurer que le moteur de ventilateur de refroidissement tourne régulièrement lorsque la batterie est branchée sur le connecteur du moteur de ventilateur de refroidissement. |
|
(c) Mesurer le courant lorsque le moteur de ventilateur de refroidissement fonctionne.
Courant standard:
Condition | Condition spécifiée |
---|---|
Tension de la batterie appliquée à 20°C (68°F) |
7,4 Ã 10,9 A |
Si le résultat n'est pas conforme aux spécifications, remplacer le moteur de ventilateur de refroidissement.
(d) Brancher le connecteur du moteur de ventilateur de refroidissement.
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
2. DEPOSER LE VENTILATEUR

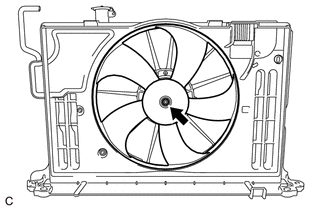

(a) Déposer l'écrou et le ventilateur. |
|
3. DEPOSER LE MOTEUR DE VENTILATEUR DE REFROIDISSEMENT

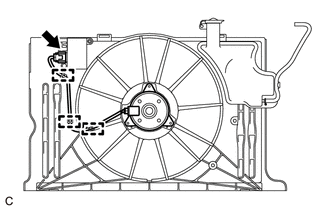

(a) Débrancher le connecteur du moteur de ventilateur de refroidissement et libérer les le faisceau de câbles des 3 attaches. |
|

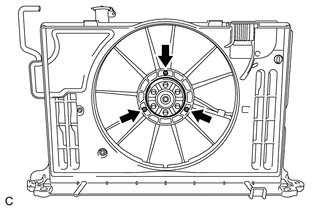

(b) Déposer les 3 vis et le moteur de ventilateur de refroidissement. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE MOTEUR DE VENTILATEUR DE REFROIDISSEMENT
(a) Reposer le moteur de ventilateur de refroidissement avec les 3 vis.
Torque:
3,9 N·m {40 kgf·cm, 35 in·lbf}
(b) Brancher le connecteur du moteur de ventilateur de refroidissement et engager le faisceau de câbles sur les 3 attaches.
2. REPOSER LE VENTILATEUR
(a) Reposer le ventilateur avec l'écrou.
Torque:
6,3 N·m {64 kgf·cm, 56 in·lbf}
3. REPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
