Toyota Corolla - Revue Technique Automobile: Reconnaissance du système audio USB/Erreur de lecture

DESCRIPTION

Lorsqu'un appareil USB ou "iPod" est branché sur la prise USB de l'ensemble d'adaptateur de prise stéréo n° 1, il doit contenir des fichiers pouvant être lus. L'appareil doit également communiquer avec l'ensemble de récepteur de radio et être reconnu par celui-ci. Cette procédure de diagnostic est exécutée lorsqu'un appareil n'est pas reconnu ou lorsque les fichiers de l'appareil ne peuvent pas être lus normalement.

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Si un appareil USB contient une grande quantité de données, la lecture peut être longue à démarrer.
• En cas d'utilisation d'un appareil USB, les fichiers protégés contre les copies ou cryptés pour des raisons de droits d'auteur ne peuvent pas être lus.
• Lorsque des fichiers ne sont pas lus dans l'ordre défini, suivre la procédure suivante avant de procéder à la vérification.
  1. Ajouter des numéros devant le nom des fichiers.
  2. Placer les fichiers dans un dossier et copier les données du dossier sur l'appareil USB.

PROCEDURE

1.	VERIFIER L'APPAREIL USB OU "iPod"

(a) Débrancher l'appareil USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo n° 1.

(b) Vérifier si des fichiers pouvant être lus sont présents sur l'appareil USB ou "iPod".

CONSEIL:

Se reporter à la section Description du système pour les fichiers pouvant être lus.

Cliquer ici

(c) Vérifier si le format de l'appareil USB est compatible ou si la version de l'"iPod" est compatible.

CONSEIL:

Se reporter à la section Description du système pour les formats et versions compatibles.

Cliquer ici

Résultat:

Condition	Passer au point
Aucun fichier pouvant être lu n'existe ou le format ou la version de l'appareil n'est pas compatible	A
Des fichiers pouvant être lus existent et le format ou la version de l'appareil est compatible	B

A

FIN (LE FORMAT DE L'APPAREIL USB ETAIT INCOMPATIBLE, LA VERSION DE L'"iPod" ETAIT INCOMPATIBLE OU AUCUN FICHIER POUVANT ETRE LU N'ETAIT PRESENT)

B

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur u3 de l'ensemble de récepteur de radio.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo u1 n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée u1-1 (UPI) - u3-1 (USV1) En permanence En dessous de 1 Ω u1-2 (UDO-) - u3-2 (US1-) En permanence En dessous de 1 Ω u1-3 (UDO+) - u3-3 (US1+) En permanence En dessous de 1 Ω u1-4 (UJSG) - u3-4 (UGD1) En permanence En dessous de 1 Ω u1-5 (UJSS) - u3-5 (USG1) En permanence En dessous de 1 Ω u1-1 (UPI) - Masse de carrosserie En permanence 10 kΩ minimum u1-2 (UDO-) - Masse de carrosserie En permanence 10 kΩ minimum u1-3 (UDO+) - Masse de carrosserie En permanence 10 kΩ minimum u1-4 (UJSG) - Masse de carrosserie En permanence 10 kΩ minimum u1-5 (UJSS) - Masse de carrosserie En permanence 10 kΩ minimum

*a Vue avant du connecteur côté faisceau de câbles (vers ensemble d'adaptateur de prise stéréo n° 1) *b Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de récepteur de radio)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.	INSPECTER L'ENSEMBLE DE RECEPTEUR DE RADIO (ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Rebrancher le connecteur u3 de l'ensemble de récepteur de radio.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Branchement du tester Condition Condition spécifiée u1-1 (UPI) - u1-4 (UJSG) Contacteur d'allumage en position ACC 5 V

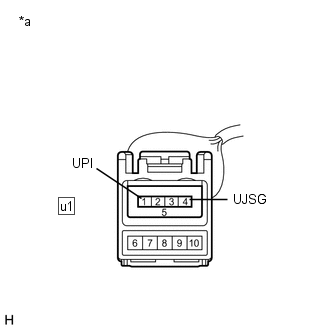

*a Vue avant du connecteur côté faisceau de câbles (vers ensemble d'adaptateur de prise stéréo n° 1)

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO

OK

4.	FORMATER L'APPAREIL USB OU RESTAURER L'"iPod" ET VERIFIER A NOUVEAU

(a) Supprimer tous les fichiers de l'appareil USB ou "iPod" et le formater/restaurer.

(b) Enregistrer à nouveau les données et vérifier si elles peuvent être lues sur l'appareil à bord du véhicule.

REMARQUE:

Le formatage d'un appareil USB ou la restauration d'un "iPod" efface toute la musique présente sur l'appareil.

S'assurer qu'une sauvegarde des données de la musique est disponible avant d'effectuer cette opération.

OK:

Le dysfonctionnement disparaît.

OK

FIN

INCORRECT

5.	REMPLACER L'APPAREIL USB OU RESTAURER "iPod"

(a) Mettre le contacteur d'allumage en position OFF.

CONSEIL:

Lorsque ce dysfonctionnement se produit, il est nécessaire de mettre le contacteur d'allumage en position OFF afin que le véhicule puisse reconnaître un nouvel appareil lorsque celui-ci est branché.

(b) Mettre le contacteur d'allumage en position ACC.

(c) Brancher un appareil USB ou "iPod" en bon état sur l'ensemble d'adaptateur de prise stéréo n° 1.

CONSEIL:

• Si le dysfonctionnement est apparu alors qu'un appareil USB était utilisé, utiliser un autre appareil USB pour procéder à la vérification. Si le dysfonctionnement est apparu alors qu'un "iPod" était utilisé, utiliser un autre "iPod" pour procéder à la vérification.
• Se reporter à la section Description du système pour les formats et versions compatibles.

  Cliquer ici

SUIVANT

6.	VERIFIER L'APPAREIL USB OU RESTAURER L'"iPod" ET VERIFIER A NOUVEAU

(a) Vérifier si l'appareil USB ou l'"iPod" est reconnu par l'ensemble de récepteur de radio et si des informations telles que le nom des pistes, de l'artiste et de l'album sont affichées sur l'écran.

OK:

Le dysfonctionnement disparaît.

OK

L'APPAREIL USB OU "iPod" ETAIT INCOMPATIBLE OU DEFECTUEUX

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
