REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

(a) Reposer les 2 capuchons de cache de dispositif de réglage de siège sur le sous-ensemble de dispositif de réglage de siège avant.

2. REPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

(a) Engager les 2 ressorts pour reposer la poignée de réglage de glissière de siège sur le sous-ensemble de dispositif de réglage de siège avant.

3. REPOSER LE CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE

(a) Engager les 2 griffes pour reposer le cache supérieur de glissière de siège arrière.

4. CACHE SUPERIEUR DE GLISSIERE DE SIEGE ARRIERE N° 2

CONSEIL:

Procéder de la même manière que pour le cache supérieur de glissière de siège arrière.

5. REPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 3

CONSEIL:

Procéder de la même manière que pour le cache supérieur de glissière de siège arrière.

6. REPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 4

CONSEIL:

Procéder de la même manière que pour le cache supérieur de glissière de siège arrière.

7. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT (pour côté conducteur)

(a) Reposer le sous-ensemble de panneau de dossier de siège avant sur le sous-ensemble de dispositif de réglage de siège avant à l'aide des 2 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

8. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT (pour côté passager avant)

(a) Reposer le sous-ensemble de panneau de dossier de siège avant sur le sous-ensemble de dispositif de réglage de siège avant à l'aide des 4 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

9. REPOSER LE RESSORT D'ASSISE DE SIEGE AVANT

(a) Engager les 3 crochets pour reposer le ressort d'assise de siège avant sur le sous-ensemble de dispositif de réglage de siège avant.

10. REPOSER LE BOITIER DE CONNECTEUR (sans système de chauffage de siège)

(a) Fixer la griffe pour reposer le boîtier de connecteur.

11. REPOSER LE CABLE DE SIEGE AVANT (avec système de chauffage de siège)

(a) Engager chaque griffe et chaque attache pour reposer le câble de siège avant.

12. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Reposer les 2 crochets de dossier de siège avant sur l'ensemble de ressort de dossier de siège avant.

13. REPOSER L'ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

(a) Engager les 2 guides pour reposer l'ensemble de ressort de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant.

(b) Engager les 2 griffes.

14. REPOSER L'ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Reposer l'ensemble de ressort de dossier de siège avant de type séparé sur l'ensemble de ressort d'assise de siège avant de type séparé à l'aide des 4 boulons.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

15. REPOSER LE LEVIER DE COMMANDE D'INCLINAISON

(a) Reposer le levier de commande d'inclinaison avec le boulon. Torque: 15 N·m {153 kgf·cm, 11 ft·lbf}

16. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)

(a) Engager le guide pour reposer la protection d'assise inférieure de siège avant gauche.

*a Crochet *b Guide

(b) Engager le crochet, comme indiqué sur le schéma.

(c) Reposer la vis.

17. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

18. REPOSER LA HOUSSE INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)

(a) Engager les 2 griffes pour reposer la protection inférieure d'assise de siège avant gauche.

19. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

20. REPOSER LE SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT (pour côté passager avant)

Cliquer ici

21. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

22. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

23. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Dispositif de fixation

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé avec 2 anneaux demi-ronds neufs.

REMARQUE:

• Veiller à ne pas endommager la housse de dossier de siège avant de type séparé.
• Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse de dossier de siège avant de type séparé.

(b) Engager les 2 dispositifs de fixation.

24. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer provisoirement la housse de dossier de siège avant de type séparé avec rembourrage.

(b) Engager chaque griffe pour reposer les 2 supports d'appuie-tête de siège avant.

(c) Fixer les 2 crochets. ATTENTION: Pour les modèles équipés d'un ensemble d'airbag de siège avant, la housse de dossier de siège avant de type séparé doit être correctement reposée. Autrement, l'ensemble d'airbag de siège avant pourrait ne pas se déployer correctement. S'assurer que la sangle n'est pas tordue après avoir engagé les crochets. Engager fermement les crochets.

(d) Remettre la housse de dossier de siège avant de type séparé à sa position d'origine.

(e) Engager les 2 dispositifs de fixation.

Dispositif de fixation

(f) Engager le crochet.

25. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

26. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

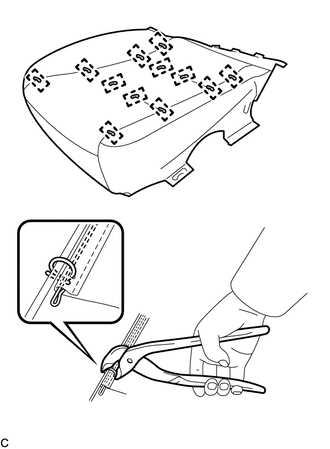

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé avec 12 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse d'assise de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse d'assise de siège avant de type séparé.

27. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer provisoirement la housse d'assise de siège avant de type séparé avec rembourrage.

(b) pour côté conducteur:

(1) Fixer les 9 crochets.

(2) Engager le crochet.

(3) Engager la griffe pour poser le faisceau de câbles de l'ensemble d'airbag de siège avant.

(4) Engager les 3 attaches.

(c) pour côté passager avant:

(1) Fixer les 11 crochets.

(2) Engager la griffe pour poser le faisceau de câbles de l'ensemble d'airbag de siège avant.

(3) Engager les 3 attaches.

(d) avec système de chauffage des sièges:

(1) Brancher le connecteur.

(2) Engager l'attache.

(3) Brancher le connecteur.

28. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)

Cliquer ici

29. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)

Cliquer ici

30. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

(a) Engager les 2 griffes et le guide pour reposer la protection d'assise de siège avant.

(b) Reposer la vis.

(c) Reposer la vis.

31. REPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR (pour côté conducteur)

(a) Reposer la poignée de réglage vertical avec la vis.

32. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

(a) Engager la griffe pour reposer la poignée de déverrouillage du dispositif de réglage d'inclinaison.

33. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

(a) Engager le guide pour reposer la protection intérieure d'assise de siège avant.

(b) Reposer la vis.

(c) Reposer la vis.

34. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Engager les 2 crochets pour brancher le cache de dossier de siège avant de type séparé.

35. REPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)

Cliquer ici
