REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. REPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 3

(a) Engager les 2 griffes pour reposer le cache supérieur de glissière de siège n° 3.

2. REPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 4

CONSEIL:

Procéder de la même manière que pour le cache supérieur de glissière de siège n° 3.

3. REPOSER LE CACHE DE GLISSIERE DE SIEGE N° 1

(a) Engager les 3 griffes pour reposer le cache de glissière de siège n° 1.

4. REPOSER LE CACHE DE GLISSIERE DE SIEGE N° 2

CONSEIL:

Procéder de la même manière que pour le cache de glissière de siège n° 1.

5. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

(a) Reposer les 2 capuchons de cache de dispositif de réglage de siège sur le sous-ensemble de dispositif de réglage de siège avant.

6. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT

(a) Reposer le sous-ensemble de panneau de dossier de siège avant sur le sous-ensemble de dispositif de réglage de siège avant à l'aide des 4 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

7. REPOSER LE RESSORT D'ASSISE DE SIEGE AVANT

(a) Engager les 3 crochets pour reposer le ressort d'assise de siège avant sur le sous-ensemble de dispositif de réglage de siège avant.

8. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Reposer les 2 crochets de dossier de siège avant sur le sous-ensemble de ressort de dossier de siège avant.

9. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

(a) Engager les 2 guides pour reposer le sous-ensemble de ressort de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant.

(b) Engager les 2 griffes.

10. REPOSER L'ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Reposer l'ensemble de ressort de dossier de siège avant de type séparé sur l'ensemble de ressort d'assise de siège avant de type séparé à l'aide des 4 boulons.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

11. REPOSER LE CABLE DE SIEGE AVANT

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant.

12. REPOSER LE CABLE DE SIEGE AVANT N° 2

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant n° 2.

13. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager les 2 griffes pour reposer la protection inférieure d'assise de siège avant gauche.

(b) Engager le crochet, comme indiqué sur le schéma.

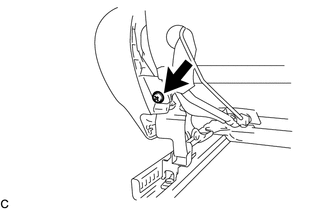

(c) Reposer la vis.

14. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

15. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

16. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

17. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Dispositif de fixation

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé avec 2 anneaux demi-ronds neufs.

REMARQUE:

• Veiller à ne pas endommager la housse de dossier de siège avant de type séparé.
• Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse de dossier de siège avant de type séparé.

(b) Engager les 2 dispositifs de fixation.

18. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer provisoirement la housse de dossier de siège avant de type séparé avec rembourrage.

(b) Engager chaque griffe pour reposer les 2 supports d'appuie-tête de siège avant.

(c) Fixer les 2 crochets. ATTENTION: Pour les modèles équipés d'un ensemble d'airbag de siège avant, la housse de dossier de siège avant de type séparé doit être correctement reposée. Autrement, l'ensemble d'airbag de siège avant pourrait ne pas se déployer correctement. S'assurer que la sangle n'est pas tordue après avoir engagé les crochets. Engager fermement les crochets.

(d) Remettre la housse de dossier de siège avant de type séparé à sa position d'origine.

(e) Engager les 2 dispositifs de fixation.

Dispositif de fixation

(f) Engager le crochet.

19. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

20. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé avec 12 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse d'assise de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse d'assise de siège avant de type séparé.

21. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer provisoirement la housse d'assise de siège avant de type séparé avec rembourrage.

(b) Fixer les 9 crochets.

(c) Engager la griffe pour poser le faisceau de câbles de l'ensemble d'airbag de siège avant.

(d) Engager les 3 attaches.

(e) avec système de chauffage des sièges:

(1) Engager l'attache.

(2) Brancher le connecteur.

22. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

23. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

(a) Engager le guide pour reposer la protection intérieure d'assise de siège avant.

(b) Reposer la vis.

(c) Reposer la vis.

24. REPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

Cliquer ici

25. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

(a) Brancher le connecteur sur le contacteur de siège avant à réglage électrique.

(b) Engager l'attache.

(c) Engager les 2 griffes et le guide pour reposer la protection d'assise de siège avant.

(d) Reposer la vis.

26. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

27. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur de réglage en hauteur et de coulissement de siège à réglage électrique.

28. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Engager les 2 crochets pour brancher le cache de dossier de siège avant de type séparé.
