REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Utiliser la même procédure pour le côté droit que pour le côté gauche.
• La procédure décrite ci-dessous concerne le côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. INSTRUCTIONS DE REPARATION

Cliquer ici

3. REPOSER LE RUBAN DE MASQUAGE N° 1

Cliquer ici

4. REPOSER LA MOULURE D'ENCADREMENT ARRIERE DE VITRE DE PORTE AVANT

Cliquer ici

5. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT

Cliquer ici

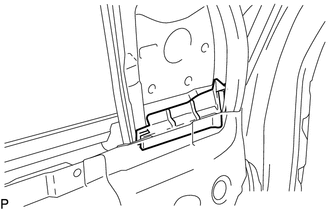

6. REPOSER LE JOINT DE VENTILATION DE PORTE AVANT

(a) Reposer le joint de ventilation de porte avant.

7. REPOSER L'ASSISE DE PANNEAU DE PORTE AVANT

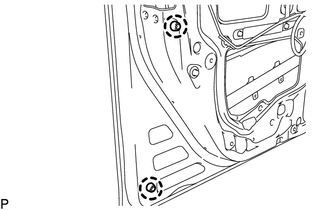

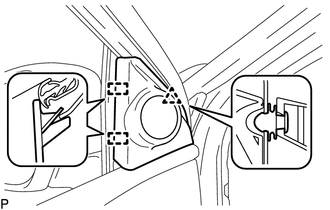

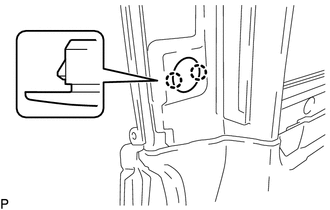

(a) Engager les 2 griffes et poser 2 coussinets de panneau de porte avant neufs.

8. REPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

(a) Engager les 2 griffes pour poser une nouvelle agrafe de moulure d'encadrement de vitre de porte.

9. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

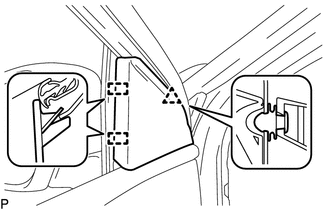

(a) Engager l'agrafe pour reposer un garnissage d'encadrement de porte neuf.

10. REPOSER LE BOURRELET DE PORTE AVANT

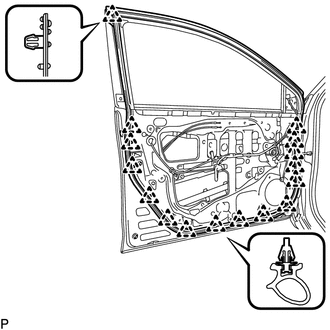

(a) Engager les 16 agrafes et reposer le bourrelet de porte avant.

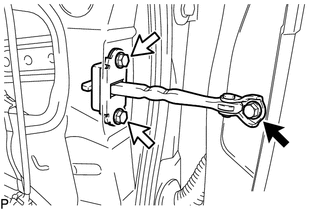

11. REPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

(a) Appliquer de la graisse MP sur les zones de coulissement de l'ensemble de tirant de porte avant.

(b) Appliquer du produit adhésif sur les filets du boulon (A).

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(c) Reposer l'ensemble de tirant de porte avant avec les 3 boulons.

	Boulon (A)
	Boulon (B)

Torque:

Boulon (A) :

30 N·m {306 kgf·cm, 22 ft·lbf}

Boulon (B) :

8,0 N·m {82 kgf·cm, 71 in·lbf}

12. REPOSER LA TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT

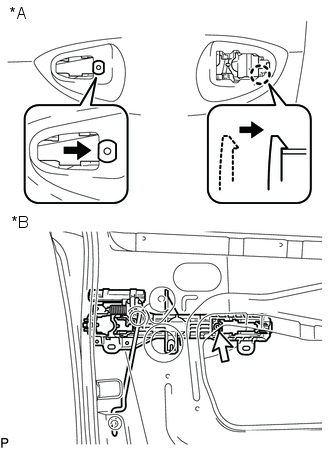

(a) Reposer la tige d'ouverture de serrure de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

13. REPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Appliquer de la graisse MP sur les pièces coulissantes du sous-ensemble d'armature de poignée extérieure de porte avant.

(b) Engager la griffe.

*A Extérieur(e) *B Intérieur(e)

(c) A l'aide d'une clé à douille "TORX" T30, reposer le sous-ensemble d'armature de poignée extérieure de porte avant avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

(d) avec système de clé intelligente:

(1) Engager les 3 attaches.

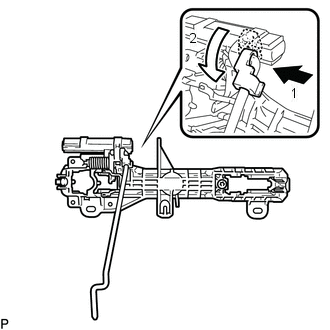

14. REPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT

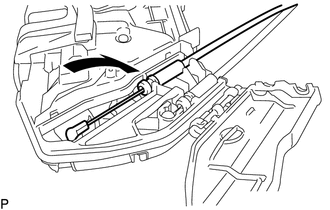

(a) Reposer l'ensemble de câble de verrouillage intérieur de porte avant comme indiqué sur le schéma.

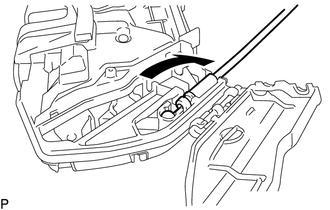

15. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT

(a) Reposer l'ensemble de câble de commande à distance de verrouillage de porte avant comme indiqué sur le schéma.

(b) Engager les 2 griffes comme indiqué sur le schéma.

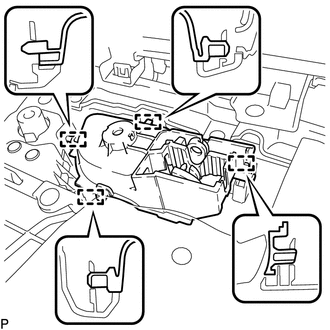

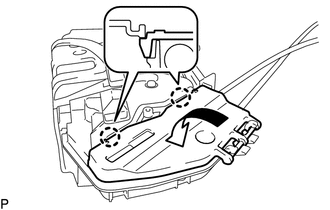

16. REPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

REMARQUE:

• En cas de réutilisation d'un ensemble de serrure de porte avec moteur avant ayant été déposé, remplacer le joint du faisceau de câbles de serrure de porte par un élément neuf.
• Ne pas laisser de graisse ou de poussière adhérer à la surface de pose de joint de faisceau de câbles de serrure de porte.
• Réutiliser un joint de faisceau de câbles de serrure de porte ou utiliser un joint de faisceau de câbles de serrure de porte endommagé peut provoquer une infiltration d'eau. Cela peut créer un dysfonctionnement au niveau de l'ensemble de serrure de porte avant avec moteur.

(a) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de serrure de porte avant avec moteur.

(b) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur:

(1) Poser un joint de faisceau de câbles de serrure de porte neuf sur l'ensemble de serrure de porte avant avec moteur.

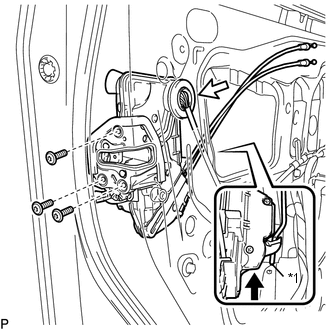

(c) Brancher la tige d'ouverture de serrure de porte avant sur l'ensemble de serrure de porte avant avec moteur. CONSEIL: S'assurer que la tige d'ouverture de porte avant est correctement branchée sur l'ensemble de serrure de porte avant avec moteur.

*1 Tige de déverrouillage de porte avant

(d) A l'aide d'une clé à douille "TORX" T30, reposer l'ensemble de serrure de porte avant avec moteur à l'aide des 3 vis.

Torque:

5,0 N·m {51 kgf·cm, 44 in·lbf}

(e) Brancher le connecteur.

17. REPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Engager les 2 griffes et reposer la plaquette arrière de poignée extérieure de porte avant.

18. REPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Engager les 3 griffes et reposer la plaquette avant de poignée extérieure de porte avant.

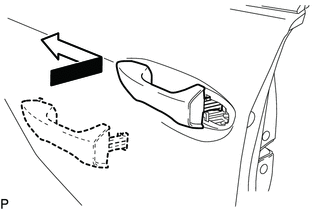

19. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Introduire l'extrémité avant de l'ensemble de poignée extérieure de porte avant dans le sous-ensemble d'armature de poignée extérieure de porte avant.

(b) Introduire l'extrémité arrière de l'ensemble de poignée extérieure de porte avant dans le sous-ensemble d'armature de poignée extérieure de porte avant puis faire glisser l'ensemble de poignée extérieure de porte avant vers l'avant du véhicule pour la reposer.

(c) avec système de clé intelligente:

(1) Brancher le connecteur.

(2) Engager les 2 griffes.

20. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)

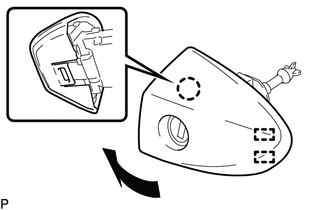

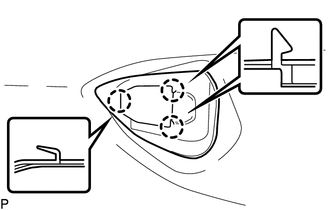

(a) Engager les 2 guides et la griffe pour reposer le cache de poignée extérieure de porte avant dans l'ensemble de barillet de serrure comme indiqué sur le schéma.

21. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté passager avant)

(a) sans barillet de serrure:

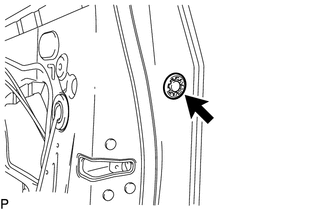

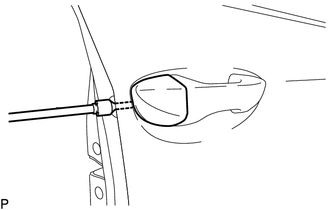

(1) A l'aide d'une clé à douille "TORX" T30, reposer le cache de poignée extérieure de porte avant avec la vis. Torque: 4,0 N·m {41 kgf·cm, 35 in·lbf}

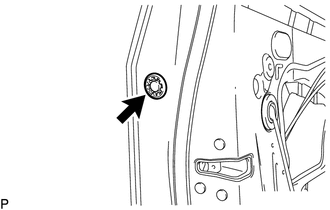

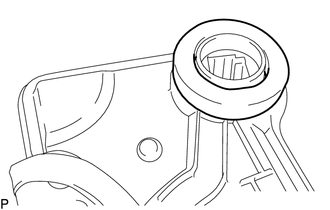

(2) Reposer le bouchon d'orifice.

(b) avec barillet de serrure:

CONSEIL:

Procéder de la même manière pour le côté conducteur.

22. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE (pour côté conducteur)

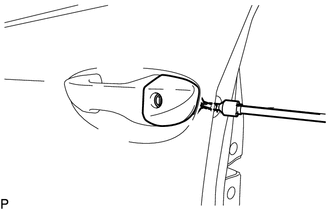

(a) A l'aide d'une clé à douille "TORX" (T30), poser le cache de poignée extérieure de porte avant avec ensemble de barillet de serrure avec la vis. Torque: 4,0 N·m {41 kgf·cm, 35 in·lbf}

(b) Reposer le bouchon d'orifice.

23. POSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE (pour passager avant)

(a) avec barillet de serrure:

CONSEIL:

Procéder de la même manière pour le côté conducteur.

24. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

(a) Engager le guide.

(b) Reposer le sous-ensemble inférieur arrière d'encadrement de porte avant avec le boulon.

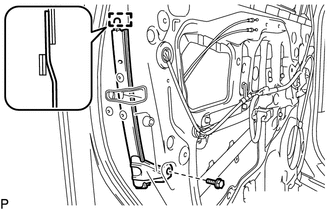

25. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

(a) Reposer le coulisseau de vitre de porte avant.

26. REPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT

REMARQUE:

Le bras du mécanisme doit se trouver sous la position intermédiaire lors de la repose de l'ensemble de moteur de lève-vitre électrique avant.

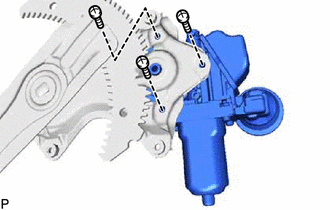

(a) A l'aide d'une clé à douille "TORX" T25, reposer l'ensemble de moteur de lève-vitre électrique avant avec les 3 vis sur le sous-ensemble de lève-vitre de porte avant. Torque: 5,4 N·m {55 kgf·cm, 48 in·lbf} CONSEIL: Lors du remplacement de l'ensemble de moteur de lève-vitre électrique avant, un nouvel ensemble de moteur de lève-vitre électrique avant utilise des vis autotaraudeuses pour fileter les nouveaux orifices de pose lors de l'insertion des vis autotaraudeuses.

27. REPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

(a) Appliquer de la graisse MP sur les pièces coulissantes de l'ensemble de lève-vitre de porte avant.

(b) Reposer le boulon provisoire sur l'ensemble de lève-vitre électrique de porte avant.

(c) Poser provisoirement l'ensemble de lève-vitre de porte avant.

*a Boulon provisoire

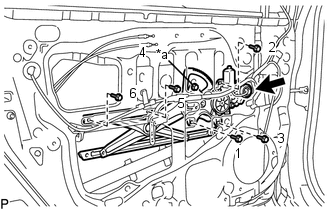

(d) Serrer le boulon provisoire et les 5 boulons pour reposer l'ensemble de lève-vitre de porte avant.

CONSEIL:

Serrer les boulons dans l'ordre indiqué sur le schéma.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(e) Brancher le connecteur.

28. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

(a) Brancher le câble sur la borne négative (-) de la batterie.

(b) pour côté conducteur:

(1) Brancher l'ensemble de contacteur principal de lève-vitre électrique et déplacer le sous-ensemble de vitre de porte avant de sorte que les boulons de vitre de porte soient visibles.

(c) pour côté passager avant:

(1) Brancher l'ensemble de contacteur de lève-vitre électrique et déplacer le sous-ensemble de vitre de porte avant de sorte que les boulons de vitre de porte soient visibles.

(d) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(e) pour côté conducteur:

(1) Débrancher l'ensemble de contacteur principal de lève-vitre électrique.

(f) pour côté passager avant:

(1) Débrancher l'ensemble de contacteur de lève-vitre électrique.

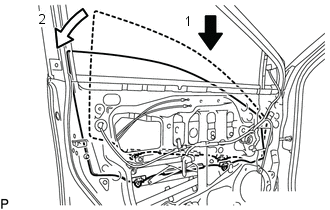

(g) Introduire le sous-ensemble de vitre de porte avant dans le panneau de porte avant le long du coulisseau de vitre de porte avant dans la direction indiquée par les flèches, dans l'ordre indiqué sur le schéma.

(h) Reposer le sous-ensemble de vitre de porte avant à l'aide des 2 boulons. Torque: 8,0 N·m {82 kgf·cm, 71 in·lbf}

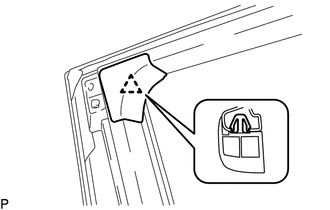

29. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

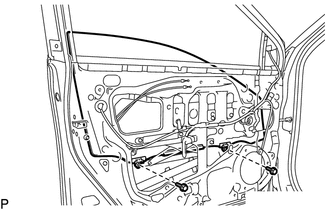

(a) Appliquer un ruban adhésif en butyle neuf sur le panneau de porte avant.

(b) Faire passer l'ensemble de câble de commande à distance de verrouillage de porte avant et l'ensemble de câble de verrouillage intérieur de porte avant ainsi que chaque connecteur via le nouveau cache d'orifice de visite de porte avant.

*a Point de référence

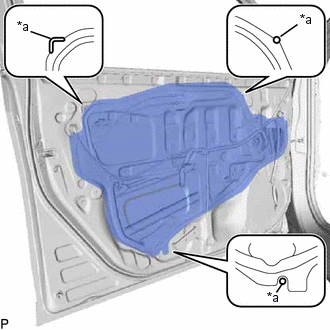

(c) Reposer le cache d'orifice de visite de porte avant selon les points de référence du panneau de porte avant.

REMARQUE:

Poser correctement le cache d'orifice de visite de la porte avant en évitant les plis et les bulles d'air.

(d) Engager l'attache.

30. REPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

Cliquer ici

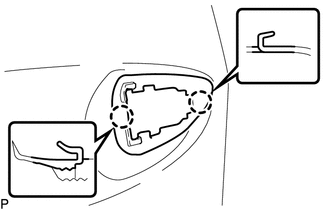

31. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

Cliquer ici

32. REPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

Cliquer ici

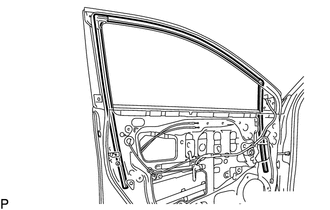

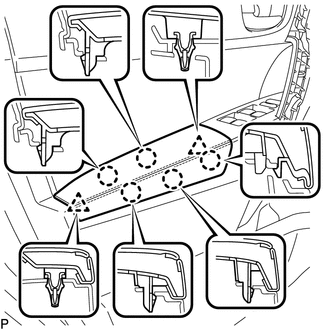

33. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

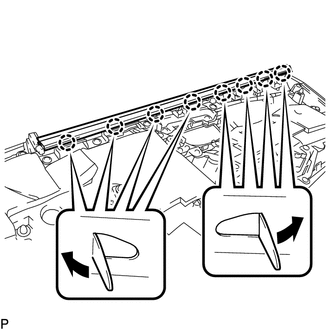

(a) Engager les 8 griffes et reposer le bourrelet intérieur de vitre de porte avant, comme indiqué sur le schéma.

34. REPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

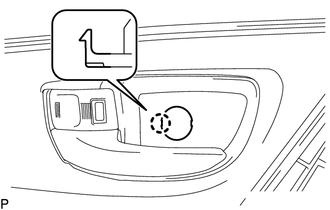

(a) Engager les 4 guides pour reposer le sous-ensemble de poignée intérieure de porte avant sur le sous-ensemble de panneau d'habillage de porte avant.

35. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

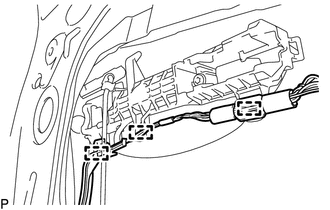

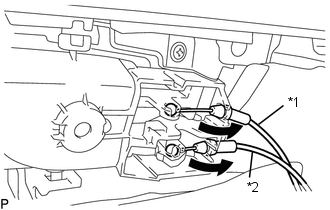

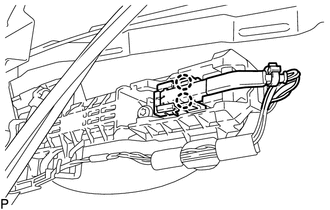

(a) Brancher l'ensemble de câble de commande à distance de verrouillage de porte avant et l'ensemble de câble de verrouillage intérieur de porte avant.

*1 Ensemble de câble de verrouillage intérieur de porte avant *2 Ensemble de câble de verrouillage centralisé des portes avant à distance

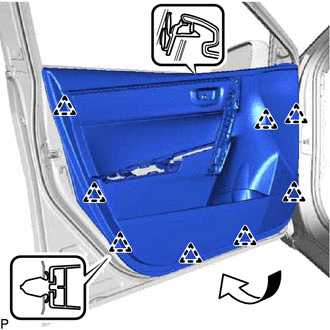

(b) Engager les 8 agrafes et reposer le sous-ensemble de panneau d'habillage avant de porte de coffre comme indiqué sur le schéma.

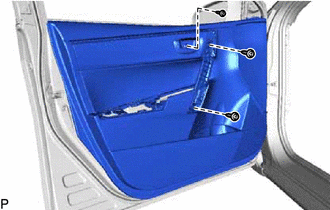

(c) Reposer les 3 vis.

(d) Fixer la griffe et fermer le cache.

36. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (avec haut-parleur avant n° 2)

Cliquer ici

37. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

(a) sans haut-parleur avant n° 2:

(1) Engager les 2 guides et l'agrafe pour reposer le garnissage de support d'encadrement inférieur de porte avant.

(b) avec haut-parleur avant n° 2:

(1) Brancher le connecteur.

(2) Engager les 2 guides et l'agrafe pour reposer le garnissage de support d'encadrement inférieur de porte avant.

38. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté conducteur)

(a) Brancher le connecteur.

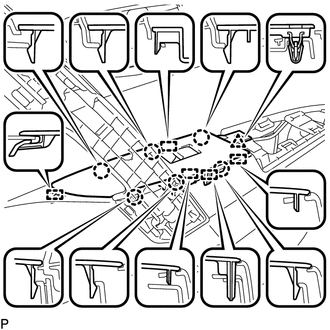

(b) Engager les 5 guides, les 6 griffes et l'agrafe pour poser l'ensemble de contacteur principal de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

39. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

(a) Brancher le connecteur.

(b) Engager les 5 guides, 6 griffes et l'agrafe pour poser l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant.

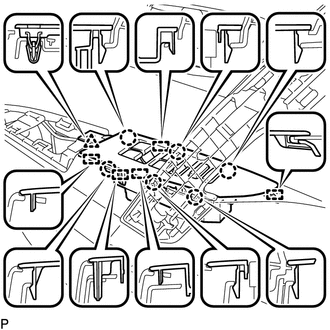

40. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

(a) Engager les 5 griffes et les 2 agrafes pour reposer l'ensemble d'accoudoir avant.

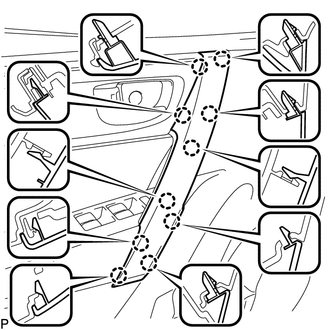

41. POSER LE CACHE DE LA POIGNEE DE MAINTIEN DE PORTE

(a) Introduire les 10 griffes pour poser le cache de poignée de maintien de porte.

42. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

43. INITIALISER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (pour côté conducteur)

Cliquer ici

44. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici

45. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici
