Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

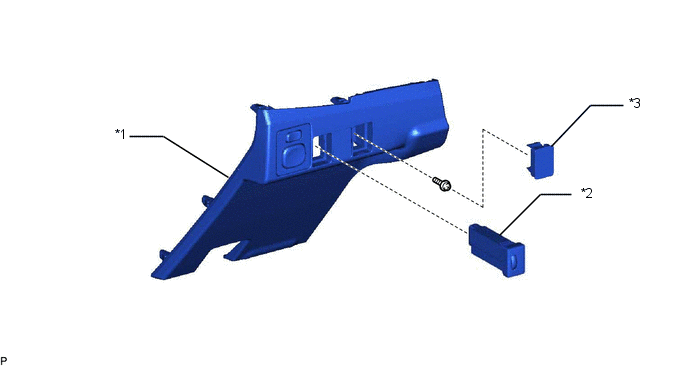

*1 | CACHE D'OUVERTURE DE BOITE A FUSIBLES |
*2 | RHEOSTAT DE COMMANDE D'ECLAIRAGE |
|
*3 | COUVERCLE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES
Cliquer ici
2. DEPOSER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

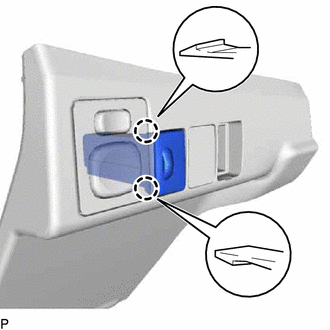

| (a) Libérer les 2 griffes et déposer le rhéostat de commande d'éclairage. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

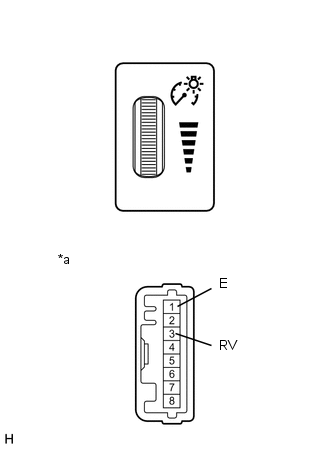

| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le rhéostat de commande d'éclairage. |
|

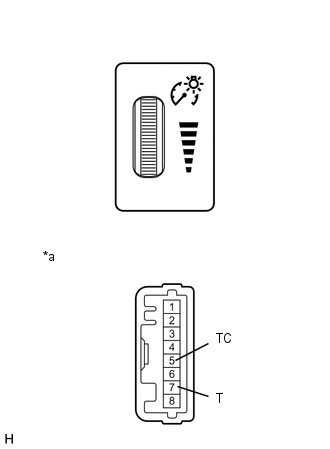

| (b) Vérification du contacteur de désactivation des feux arrière (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le rhéostat de commande d'éclairage. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE
(a) Engager les 2 griffes pour reposer le rhéostat de commande d'éclairage.
2. REPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES
Cliquer ici
