DEMONTAGE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
(a) Déposer l'écrou, la rondelle et le levier d'axe de commande de l'axe de levier de soupape manuelle. |
|
(b) Dégager la plaque de verrouillage en faisant levier et déposer le contre-écrou et la plaque de verrouillage de l'ensemble de contacteur de position de stationnement/point mort. | |
(c) Déposer les 2 boulons et l'ensemble de contacteur de position de stationnement/point mort du carter de boîte-pont. |
|
2. DEPOSER LE CAPTEUR DE REGIME DE BOITE DE VITESSES
(a) Déposer le boulon et le capteur de régime de boîte de vitesses de l'ensemble de boîte-pont automatique. |
|
(b) A l'aide d'un tournevis, déposer le joint torique du capteur de régime de boîte de vitesses. REMARQUE: Veiller à ne pas endommager le capteur de régime de boîte de vitesses. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
3. DEPOSER LE RACCORD DE TUYAU DE REFROIDISSEUR D'HUILE
(a) pour type à coude: (1) Desserrer l'écrou tout en maintenant le raccord de tuyau de refroidisseur d'huile. (2) Déposer le raccord de tuyau de refroidisseur d'huile du carter de boîte-pont. (3) A l'aide d'un tournevis, déposer le joint torique du raccord de tuyau de refroidisseur d'huile. REMARQUE: Veiller à ne pas endommager le raccord de tuyau de refroidisseur d'huile. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) pour type à droite: (1) Déposer le raccord de tuyau de refroidisseur d'huile du carter de boîte-pont. (2) A l'aide d'un tournevis, déposer le joint torique du raccord de tuyau de refroidisseur d'huile. REMARQUE: Veiller à ne pas endommager le raccord de tuyau de refroidisseur d'huile. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
4. DEPOSER LE BOUCHON DE CARTER DE BOITE-PONT N° 1
(a) Déposer les 4 bouchons de carter de boîte-pont n° 1 du logement et du carter de boîte-pont. |
|
(b) A l'aide d'un tournevis, déposer les 4 joints toriques des 4 bouchons de carter de boîte-pont n° 1.
REMARQUE:
Veiller à ne pas endommager le bouchon de carter de boîte-pont n° 1.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(c) Déposer le bouchon de carter de boîte-pont n° 1 du carter de boîte-pont. |
|
(d) A l'aide d'un tournevis, déposer le joint torique du bouchon de carter de boîte-pont n° 1.
REMARQUE:
Veiller à ne pas endommager le bouchon de carter de boîte-pont n° 1.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
5. DEPOSER LA DURITE DE BOUCHON DE RENIFLARD
(a) A l'aide d'un tournevis, déposer la durite de bouchon de reniflard du bouchon de reniflard. REMARQUE: Veiller à ne pas endommager le bouchon de reniflard. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) A l'aide d'un tournevis, déposer le bouchon de reniflard n° 1 (ATM) de la durite de bouchon de reniflard.
REMARQUE:
Veiller à ne pas endommager la durite du bouchon de reniflard.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
6. DEPOSER LE BOUCHON DE RENIFLARD
(a) A l'aide d'un tournevis, déposer le bouchon de reniflard du carter de boîte-pont.
REMARQUE:
Veiller à ne pas endommager le carter de boîte-pont.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(b) A l'aide d'un tournevis, déposer le joint torique du bouchon de reniflard. REMARQUE: Veiller à ne pas endommager le bouchon de reniflard. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
7. SOUTENIR L'ENSEMBLE DE BOITE-PONT AUTOMATIQUE
(a) Soutenir l'ensemble de boîte-pont automatique avec des blocs de bois. |
|
8. DEPOSER LE BOUCHON DE VIDANGE
(a) A l'aide d'une clé à douille à six pans de 10 mm, déposer le bouchon de vidange et le joint d'étanchéité du sous-ensemble de carter d'huile de boîte-pont automatique.
9. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'HUILE DE BOITE-PONT AUTOMATIQUE
Cliquer ici
10. DEPOSER L'ENSEMBLE DE CREPINE D'HUILE DE BLOC HYDRAULIQUE
Cliquer ici
11. DEPOSER L'ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES
Cliquer ici
12. DEPOSER LE CABLE DE BOITE DE VITESSES
Cliquer ici
13. DEPOSER LE JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT
(a) A l'aide d'un tournevis, déposer le joint d'étanchéité de carter de boîte-pont du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
14. DEPOSER LE JOINT D'ETANCHEITE DE FREIN DE 2EME DE CARTER DE BOITE-PONT
(a) A l'aide d'un tournevis, déposer le joint d'étanchéité de 2ème frein de carter de boîte-pont du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
15. DEPOSER LE JOINT D'ETANCHEITE DE TAMBOUR DE FREIN
(a) A l'aide d'un tournevis, déposer le joint d'étanchéité de tambour de frein du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
16. DEPOSER LA BILLE DE VERROUILLAGE COMPLETE
(a) Déposer la bille de verrouillage complète et le ressort de compression de bille de verrouillage complète du carter de boîte-pont. | |
17. DEPOSER LE PISTON D'ACCUMULATEUR B-2
(a) Appliquer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans l'orifice de graissage et déposer le piston d'accumulateur B-2 et le ressort de compression de piston d'accumulateur B-2 du carter de boîte-pont. REMARQUE:
| |
(b) A l'aide d'un tournevis, déposer les 2 joints toriques du piston d'accumulateur B-2 du piston d'accumulateur B-2. REMARQUE: Veiller à ne pas endommager le piston d'accumulateur B-2. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
18. DEPOSER LE PISTON D'ACCUMULATEUR C-3
(a) Appliquer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans l'orifice de graissage et déposer le piston d'accumulateur C-3 et le ressort de compression de piston d'accumulateur C-3 du carter de boîte-pont. REMARQUE:
| |
(b) A l'aide d'un tournevis, déposer les 2 joints toriques du piston d'accumulateur C-3 du piston d'accumulateur C-3. REMARQUE: Veiller à ne pas endommager le piston d'accumulateur C-3. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
19. DEPOSER LE PISTON D'ACCUMULATEUR C-2
(a) Appliquer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans l'orifice de graissage et déposer le piston d'accumulateur C-2 et le ressort de compression de piston d'accumulateur C-2 du carter de boîte-pont. REMARQUE:
| |
(b) A l'aide d'un tournevis, déposer les 2 joints toriques du piston d'accumulateur C-2 du piston d'accumulateur C-2. REMARQUE: Veiller à ne pas endommager le piston d'accumulateur C-2. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
20. DEPOSER LE LOGEMENT DE BOITE-PONT
(a) Déposer les 14 boulons du logement de boîte-pont. | |

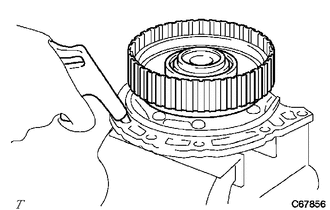

(b) Tapoter sur la circonférence du logement de boîte-pont avec une barre en laiton et un marteau pour déposer le logement de boîte-pont du carter de boîte-pont.
REMARQUE:
L'ensemble de planétaire de différentiel peut être déposé par inadvertance lors de la dépose du logement de boîte-pont.
21. VERIFIER LE JEU AXIAL D'ENSEMBLE D'ARBRE D'ENTREE
Cliquer ici
22. DEPOSER L'ENSEMBLE DE POMPE A HUILE

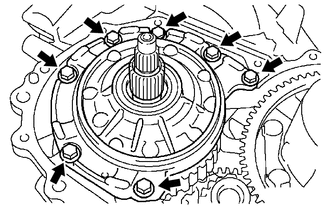

(a) Déposer les 7 boulons et l'ensemble de pompe à huile du carter de boîte-pont. |
|
23. DEPOSER L'ENSEMBLE DE PIGNON DE DIFFERENTIEL

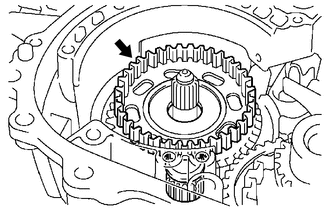

(a) Déposer l'ensemble de pignon de différentiel du carter de boîte-pont. |
|
24. DEPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT
(a) A l'aide du SST, déposer le roulement à rouleaux coniques avant (chemin intérieur) du boîtier de différentiel avant. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04010 09955-04061 09957-04010 09958-04011 SST: 09950-60010 09951-00390 |
|
(b) A l'aide du SST, déposer le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur) du logement de boîte-pont. SST: 09387-00041 09387-01030 09387-01041 SST: 09387-02010 SST: 09387-02020 |
|
25. DEPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT
(a) A l'aide du SST, déposer le roulement à rouleaux coniques arrière (chemin intérieur) de boîtier de différentiel avant du boîtier de différentiel avant. SST: 09950-40011 09951-04010 09952-04010 09953-04020 09954-04010 09955-04061 09957-04010 09958-04011 SST: 09950-60010 09951-00430 |
|
(b) A l'aide du SST, déposer le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin extérieur) et la cale de boîtier arrière de différentiel avant du carter de boîte-pont. SST: 09612-65014 09612-01010 09612-01050 |
|
26. DEPOSER LE JOINT TORIQUE DE FREIN DE SURMULTIPLIEE
(a) A l'aide d'un tournevis, déposer les 2 joints toriques de frein de surmultipliée du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
27. DEPOSER L'ENSEMBLE D'ARBRE D'ENTREE
(a) Déposer l'ensemble d'arbre d'entrée du carter de boîte-pont. |
|
28. DEPOSER LE ROULEMENT A AIGUILLES DE BUTEE D'AXE DE STATOR
(a) Déposer la butée à aiguilles d'axe de stator du sous-ensemble d'arbre d'entrée. |
|
29. VERIFIER LE JEU DE GARNITURE D'EMBRAYAGE DE MARCHE AVANT
Cliquer ici
30. DEPOSER LE DISQUE D'EMBRAYAGE AVANT
(a) A l'aide d'un tournevis, déposer l'anneau élastique du sous-ensemble d'arbre d'entrée. REMARQUE: Veiller à ne pas endommager le sous-ensemble d'arbre d'entrée. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer le flasque d'embrayage de marche avant, les 4 disques d'embrayage avant et les 4 plateaux d'embrayage multidisque de marche avant du sous-ensemble d'arbre d'entrée.
31. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE DE MARCHE AVANT
(a) Placer le SST sur le contrepoids d'équilibrage d'embrayage n° 1 et comprimer le sous-ensemble de ressort de rappel d'embrayage de marche avant à l'aide d'une presse. SST: 09320-89010 REMARQUE: Ne pas comprimer le sous-ensemble de ressort de rappel d'embrayage de marche avant de manière excessive. |
|
(b) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique du sous-ensemble d'arbre d'entrée.
REMARQUE:
Ne pas étirer excessivement l'anneau élastique.
(c) Déposer le contrepoids d'équilibrage d'embrayage n° 1 et le sous-ensemble de ressort de rappel d'embrayage de marche avant du sous-ensemble d'arbre d'entrée. |
|
32. DEPOSER LE PISTON D'EMBRAYAGE DE MARCHE AVANT
(a) Reposer le sous-ensemble d'arbre d'entrée sur l'ensemble de pompe à huile. |
|
(b) Tout en maintenant le piston de l'embrayage de marche avant de la main, appliquer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) sur l'ensemble de pompe à huile afin de déposer le piston d'embrayage de marche avant du sous-ensemble d'arbre d'entrée.
CONSEIL:
Si le piston d'embrayage de marche avant ne peut être déposé car il est incliné, envoyer à nouveau de l'air comprimé tout en maintenant le piston d'embrayage de marche avant ou déposer le piston d'embrayage de marche avant à l'aide d'une pince à bec fin dont les pointes ont été préalablement entourées de ruban adhésif de protection.
33. DEPOSER LE JOINT TORIQUE DE PISTON D'EMBRAYAGE DE MARCHE AVANT
(a) A l'aide d'un tournevis, déposer le joint torique de piston d'embrayage de marche avant du piston d'embrayage de marche avant. REMARQUE: Veiller à ne pas endommager le piston d'embrayage de marche avant. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
34. DEPOSER LA BAGUE D'ETANCHEITE D'HUILE D'ARBRE D'ENTREE
(a) A l'aide d'un tournevis, déposer la bague d'étanchéité d'huile d'arbre d'entrée du sous-ensemble d'arbre d'entrée. REMARQUE: Veiller à ne pas endommager le sous-ensemble d'arbre d'entrée. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
35. DEPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE MOYEU D'EMBRAYAGE DE MARCHE AVANT
(a) Déposer la butée à aiguilles de moyeu d'embrayage de marche avant du sous-ensemble de moyeu d'embrayage de marche avant. |
|
36. VERIFIER LE JEU AXIAL DE L'ENSEMBLE D'ARBRE INTERMEDIAIRE
Cliquer ici
37. DEPOSER LE SOUS-ENSEMBLE DE MOYEU D'EMBRAYAGE DE MARCHE AVANT
(a) Déposer le sous-ensemble de moyeu d'embrayage de marche avant du carter de boîte-pont. |
|
38. DEPOSER L'ENSEMBLE DE CACHE DE BOITE-PONT ARRIERE
(a) Déposer les 11 boulons de l'ensemble de cache arrière de boîte-pont. |
|
(b) Tapoter sur la circonférence de l'ensemble de cache arrière de boîte-pont avec une barre en laiton et un marteau pour déposer l'ensemble de cache arrière de boîte-pont du carter de boîte-pont.
39. DEPOSER LE BOUCHON DE CACHE ARRIERE DE BOITE-PONT
(a) Déposer les 4 bouchons du sous-ensemble de cache arrière de boîte-pont. |
|
(b) A l'aide d'un tournevis, déposer les 4 joints toriques des 4 bouchons de cache arrière de boîte-pont.
40. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE FREIN DE SURMULTIPLIEE

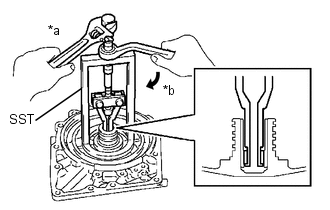

(a) A l'aide du SST, d'une presse et d'un tournevis, déposer l'anneau élastique du sous-ensemble de cache arrière de boîte-pont. SST: 09387-00070 REMARQUE:
CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer le sous-ensemble de ressort de rappel de frein de surmultipliée du piston de 2ème frein de marche au débrayé et de surmultipliée.
41. DEPOSER LE PISTON DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE
(a) Appliquer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans le sous-ensemble de cache arrière de boîte-pont afin de déposer le piston de 2ème frein de marche au débrayé et de surmultipliée du sous-ensemble de cache arrière de boîte-pont. REMARQUE:
| |
42. DEPOSER LE JOINT TORIQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE
(a) A l'aide d'un tournevis, déposer les 2 joints toriques du piston de 2ème frein de marche au débrayé et de surmultipliée. REMARQUE: Veiller à ne pas endommager le piston de 2ème frein de marche au débrayé et de surmultipliée. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
43. DEPOSER LA BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE
(a) A l'aide d'un tournevis, déposer les 3 bagues d'étanchéité d'huile du tambour d'embrayage du sous-ensemble de cache arrière de boîte-pont. REMARQUE: Veiller à ne pas endommager le sous-ensemble de cache arrière de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
44. DEPOSER LE ROULEMENT A AIGUILLES DE CACHE ARRIERE DE BOITE-PONT
(a) A l'aide du SST, déposer le roulement à aiguilles de cache arrière de boîte-pont du sous-ensemble de cache arrière de boîte-pont. SST: 09387-00041 09387-01021 09387-01030 09387-01041 |
|
45. DEPOSER LE JOINT TORIQUE DE CARTER DE BOITE-PONT
(a) A l'aide d'un tournevis, déposer les 4 joints d'étanchéité de carter de boîte-pont du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
46. DEPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE TAMBOUR D'EMBRAYAGE DE MARCHE ARRIERE
(a) A l'aide d'une main magnétique, déposer la butée à aiguilles de tambour d'embrayage arrière de l'ensemble d'arbre intermédiaire. | |
47. VERIFIER LE JEU DU 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE
Cliquer ici
48. DEPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE
(a) Déposer l'ensemble d'arbre d'intermédiaire du carter de boîte-pont. |
|
49. VERIFIER LE JEU DE GARNITURE D'EMBRAYAGE DE MARCHE ARRIERE
Cliquer ici
50. VERIFIER LE JEU DE GARNITURE D'EMBRAYAGE DIRECT
Cliquer ici
51. DEPOSER LE DISQUE D'EMBRAYAGE DE MARCHE ARRIERE

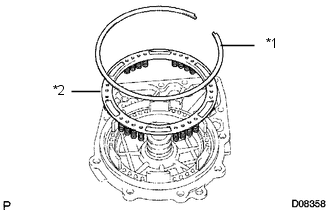

(a) A l'aide d'un tournevis, déposer l'anneau élastique du sous-ensemble d'arbre intermédiaire. REMARQUE: Veiller à ne pas endommager le sous-ensemble d'arbre intermédiaire. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer le flasque d'embrayage de marche arrière, les 3 disques d'embrayage de marche arrière et les 3 plateaux d'embrayage n° 3 du sous-ensemble d'arbre intermédiaire.
52. DEPOSER LE DISQUE D'EMBRAYAGE DIRECT
(a) A l'aide d'un tournevis, déposer l'anneau élastique du sous-ensemble d'arbre intermédiaire. REMARQUE: Veiller à ne pas endommager le sous-ensemble d'arbre intermédiaire. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer le flasque d'embrayage direct, les 3 disques d'embrayage direct et les 3 flasques d'embrayage arrière du sous-ensemble d'arbre intermédiaire.
53. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE DIRECT
(a) Poser le SST sur le sous-ensemble de ressort de rappel d'embrayage direct puis, Ã l'aide d'une presse, comprimer le sous-ensemble de ressort de rappel d'embrayage direct. SST: 09387-00020 | |
(b) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique du sous-ensemble d'arbre intermédiaire.
REMARQUE:
Ne pas étirer excessivement l'anneau élastique.
(c) Déposer le sous-ensemble de ressort de rappel d'embrayage direct du sous-ensemble d'arbre intermédiaire.
54. DEPOSER LE SOUS-ENSEMBLE DE PISTON D'EMBRAYAGE DIRECT
(a) Reposer le sous-ensemble d'arbre intermédiaire sur le sous-ensemble de cache arrière de boîte-pont. |
|
(b) Envoyer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans l'orifice de graissage indiqué sur le schéma et déposer le sous-ensemble de piston d'embrayage direct du sous-ensemble d'arbre intermédiaire.
REMARQUE:
- L'application d'air comprimé risque d'expulser le sous-ensemble de piston d'embrayage direct. Lors de la dépose du sous-ensemble de piston d'embrayage direct, le tenir avec la main en utilisant un morceau de tissu.
- Attention aux projections d'ATF lors de l'application d'air comprimé.
55. DEPOSER LE JOINT TORIQUE DE PISTON D'EMBRAYAGE DIRECT
(a) A l'aide d'un tournevis, déposer les 2 joints toriques de piston d'embrayage direct du sous-ensemble de piston d'embrayage direct. REMARQUE: Veiller à ne pas endommager le sous-ensemble de piston d'embrayage direct. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
56. DEPOSER LE SOUS-ENSEMBLE DE TAMBOUR D'EMBRAYAGE DIRECT
(a) Reposer le sous-ensemble d'arbre intermédiaire sur le sous-ensemble de cache arrière de boîte-pont. |
|
(b) Placer un repère d'alignement sur le sous-ensemble de tambour d'embrayage direct au même emplacement que la découpe du sous-ensemble d'arbre intermédiaire.
(c) Envoyer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans l'orifice de graissage indiqué sur le schéma et déposer le sous-ensemble de tambour d'embrayage direct du sous-ensemble d'arbre intermédiaire.
REMARQUE:
- L'application d'air comprimé risque d'expulser le sous-ensemble de tambour d'embrayage direct. Lors de la dépose du sous-ensemble de tambour d'embrayage direct, le tenir avec la main en utilisant un morceau de tissu.
- Attention aux projections d'ATF lors de l'application d'air comprimé.
57. DEPOSER LE JOINT TORIQUE DE TAMBOUR D'EMBRAYAGE DIRECT
(a) A l'aide d'un tournevis, déposer le joint torique de tambour d'embrayage direct du sous-ensemble de tambour d'embrayage direct. REMARQUE: Veiller à ne pas endommager le sous-ensemble de tambour d'embrayage direct. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
58. DEPOSER LE DISQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE
(a) Déposer le flasque de 2ème frein de marche au débrayé et de surmultipliée, les 2 disques de 2ème frein de marche au débrayé et de surmultipliée et les 2 flasques de 2ème frein de marche au débrayé et de surmultipliée n° 2 du carter de boîte-pont. |
|
59. DEPOSER LE ROULEMENT DE BUTEE A AIGUILLES
(a) A l'aide d'une main magnétique, déposer le chemin de roulement de butée de moyeu C-2, le roulement à aiguilles de butée et le chemin de roulement de butée n° 3 du moyeu d'embrayage direct. |
|
60. DEPOSER LE MOYEU D'EMBRAYAGE DIRECT
(a) Déposer le moyeu d'embrayage direct du carter de boîte-pont. |
|
61. DEPOSER LE ROULEMENT A AIGUILLES DE BUTEE N° 2 DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE
(a) A l'aide d'une main magnétique, déposer le roulement à aiguilles de butée de pignon solaire de planétaire arrière n° 2 de l'ensemble de pignon solaire de planétaire arrière. | |
62. DEPOSER L'ENSEMBLE DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE
(a) Déposer l'ensemble de pignon solaire de planétaire arrière avec l'ensemble d'embrayage à roue libre du carter de boîte-pont. |
|
63. DEPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE
(a) Déposer le roulement à aiguilles de butée de pignon solaire de planétaire arrière et la bague de butée de porte-satellites n° 1 de l'ensemble d'embrayage à roue libre. |
|
64. VERIFIER L'ENSEMBLE D'EMBRAYAGE A ROUE LIBRE
Cliquer ici
65. DEPOSER L'ENSEMBLE D'EMBRAYAGE A ROUE LIBRE
(a) Déposer l'ensemble d'embrayage à roue libre et la bague de butée de porte-satellites n° 2 de l'ensemble de pignon solaire de planétaire arrière. |
|
66. VERIFIER LE JEU DE GARNITURE DE FREIN DE 2EME
Cliquer ici
67. DEPOSER LE DISQUE DE FREIN DE 2EME
(a) A l'aide d'un tournevis, déposer les 2 anneaux élastiques du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer les 2 flasques de 2ème frein, les 4 disques de 2ème frein et les 3 plaques de 2ème frein du carter de boîte-pont.
68. DEPOSER LE MANCHON DE PISTON DE 2EME FREIN
(a) Déposer le manchon de piston de 2ème frein du carter de boîte-pont. |
|
69. VERIFIER L'EMBRAYAGE A ROUE LIBRE N° 2
Cliquer ici
70. DEPOSER L'ENSEMBLE DE TRAIN PLANETAIRE ARRIERE
(a) A l'aide d'un tournevis, déposer l'anneau élastique du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer l'ensemble de train planétaire arrière avec l'embrayage à roue libre n° 2 et l'ensemble de 2ème frein du carter de boîte-pont.
71. DEPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE TRAIN PLANETAIRE ARRIERE
(a) Déposer la butée à aiguilles de train planétaire arrière, le chemin de roulement de butée n° 1 et le chemin de roulement de butée n° 2 de l'ensemble de train planétaire arrière. |
|
72. DEPOSER L'EMBRAYAGE A ROUE LIBRE N° 2
(a) Déposer l'ensemble de 2ème frein et l'embrayage à roue libre n° 2 de l'ensemble de train planétaire arrière. |
|
73. DEPOSER LE DISPOSITIF DE RETENUE DE CHEMIN EXTERIEUR
(a) Déposer le dispositif de retenue de chemin extérieur de l'embrayage à roue libre n° 2. |
|
74. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE PISTON DE 2EME FREIN
(a) Placer le SST sur le sous-ensemble de ressort de rappel de piston de 2ème frein et comprimer le sous-ensemble de ressort de rappel de piston de 2ème frein à l'aide d'une presse. SST: 09387-00060 |
|
(b) A l'aide d'un tournevis, déposer l'anneau élastique du cylindre de 2ème frein.
REMARQUE:
Veiller à ne pas endommager le 2ème cylindre de frein.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(c) Déposer le sous-ensemble de ressort de rappel de piston de 2ème frein du cylindre de 2ème frein. |
|
75. DEPOSER LE PISTON DE 2EME FREIN
(a) Tout en maintenant à la main le piston de 2ème frein, appliquer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans le cylindre de 2ème frein pour déposer le piston de 2ème frein du cylindre de 2ème frein. | |
76. DEPOSER LE JOINT TORIQUE DE CYLINDRE DE 2EME FREIN
(a) A l'aide d'un tournevis, déposer les 2 joints toriques de cylindre de 2ème frein du cylindre de 2ème frein. REMARQUE: Veiller à ne pas endommager le 2ème cylindre de frein. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
77. DEPOSER LE PIGNON SOLAIRE DE PLANETAIRE AVANT
(a) Déposer le pignon solaire de planétaire avant et la butée à aiguilles de train planétaire avant de l'ensemble de train planétaire. |
|
78. VERIFIER LE JEU DE GARNITURE DE FREIN DE 1ERE ET DE MARCHE ARRIERE
Cliquer ici
79. DEPOSER LE DISQUE DE FREIN DE 1ERE ET DE MARCHE ARRIERE
(a) A l'aide d'un tournevis, déposer l'anneau élastique du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer le flasque, les 4 disques et les 4 plateaux de frein de 1ère et de marche arrière du carter de boîte-pont.
80. DEPOSER L'ECROU DE PIGNON DE RENVOI MENANT
(a) Fixer le pignon de renvoi mené à l'aide du cliquet de verrouillage de stationnement. |
|
(b) A l'aide du SST et d'un marteau, dégager la partie matée de la rondelle de contre-écrou de pignon de renvoi menant. SST: 09930-00010 | |
(c) A l'aide du SST, déposer l'écrou de pignon de renvoi menant et la rondelle de contre-écrou de pignon de renvoi menant. SST: 09387-00121 | |
81. DEPOSER L'ENSEMBLE DE TRAIN PLANETAIRE
(a) A l'aide du SST et d'une presse, déposer l'ensemble de train planétaire du carter de boîte-pont. SST: 09950-60010 09951-00400 09951-00320 09952-06010 SST: 09950-70010 09951-07100 | |
82. DEPOSER LE PIGNON DE RENVOI MENANT
(a) Reposer les 2 boulons d'entretien sur le pignon de renvoi menant. Boulon (M10): Longueur = 40 Ã 80 mm (1,57 Ã 3,15 po) Pas = 1,25 mm (0,0492 po) |
|
(b) Serrer les 2 boulons d'entretien en plusieurs étapes afin de déposer le pignon de renvoi menant du carter de boîte-pont.
83. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE FREIN DE 1ERE ET DE MARCHE ARRIERE
(a) Placer le SST sur le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière, puis comprimer le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière à l'aide d'une presse. SST: 09387-00070 |
|
(b) A l'aide d'un tournevis, déposer l'anneau élastique du carter de boîte-pont.
REMARQUE:
Veiller à ne pas endommager le carter de boîte-pont.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
(c) Déposer le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière du carter de boîte-pont.
84. DEPOSER LE PISTON N° 2 DE FREIN DE 1ERE ET DE MARCHE ARRIERE
(a) Envoyer de l'air comprimé (392 kPa, 4,0 kgf/cm², 57 lb/po²) dans l'orifice de graissage comme indiqué sur le schéma, et déposer le piston de frein de 1ère et de marche arrière n° 2 du carter de boîte-pont. REMARQUE:
| |
85. DEPOSER LE JOINT TORIQUE DE PISTON N° 2 DE FREIN DE 1ERE ET DE MARCHE ARRIERE
(a) A l'aide d'un tournevis, déposer les 2 joints toriques du piston de frein de 1ère et de marche arrière n° 2 du piston de frein de 1ère et de marche arrière n° 2. REMARQUE: Veiller à ne pas endommager le piston de frein de 1ère et de marche arrière n° 2. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
86. DEPOSER LE SUPPORT DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT
(a) Déposer les 3 boulons, le manchon de guide de came et le support du cliquet de verrouillage de stationnement du carter de boîte-pont. | |
87. DEPOSER LE RESSORT DE RETENUE D'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE
(a) Déposer le ressort de dispositif de retenue de l'axe de levier de soupape manuelle. |
|
88. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE
(a) A l'aide d'un tournevis et d'un marteau, découper l'entretoise du levier de soupape manuelle et la déposer de l'axe de levier de soupape manuelle. REMARQUE: Veiller à ne pas endommager l'axe de levier de soupape manuelle. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) A l'aide d'un poinçon effilé 3 mm et d'un marteau, déposer la goupille élastique rainurée de l'axe de levier de soupape manuelle du sous-ensemble de levier de soupape manuelle. | |
(c) Faire glisser l'axe de levier de soupape manuelle puis déposer le sous-ensemble de levier de soupape manuelle de l'axe de levier de soupape manuelle.
89. DEPOSER LE SOUS-ENSEMBLE DE TIGE DE VERROUILLAGE DE FREIN DE STATIONNEMENT
(a) Déposer le sous-ensemble de tige de verrouillage de frein de stationnement du sous-ensemble de levier de soupape manuelle. |
|
90. DEPOSER L'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE
(a) Déposer l'axe de levier de soupape manuelle du carter de boîte-pont. |
|
91. DEPOSER LE CLIQUET DE VERROUILLAGE DE STATIONNEMENT
(a) A l'aide d'un tournevis, déposer l'axe de cliquet de verrouillage de stationnement du carter de boîte-pont. REMARQUE: Veiller à ne pas endommager le carter de boîte-pont. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(b) Déposer le ressort de torsion d'axe de cliquet de verrouillage de stationnement et le cliquet du carter de boîte-pont.
92. DEPOSER LE SOUS-ENSEMBLE DE PIGNON D'ATTAQUE DE DIFFERENTIEL
(a) Déposer le sous-ensemble de pignon d'attaque de différentiel et le roulement de butée de pignon d'attaque gauche du carter de boîte-pont. |
|
93. DEPOSER LE BOUCHON DE PIGNON D'ATTAQUE DE DIFFERENTIEL
(a) A l'aide d'une barre en laiton et d'un marteau, déposer le bouchon de pignon d'attaque de différentiel du sous-ensemble de pignon d'attaque de différentiel. |
|
