DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Utiliser la même procédure pour le côté droit que pour le côté gauche.
• La procédure décrite ci-dessous concerne le côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

(a) A l'aide d'un extracteur de moulure, libérer les 2 agrafes et les 7 griffes, puis déposer l'ensemble d'accoudoir arrière.

4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE

(a) A l'aide d'un extracteur de moulure, libérer l'agrafe, les 2 griffes et les 4 guides.

(b) Débrancher le connecteur et déposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau de base d'accoudoir de porte arrière.

5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

(a) Placer du ruban adhésif de protection autour du panneau de porte arrière.

Ruban adhésif de protection

(b) A l'aide d'un tournevis dont la pointe a été préalablement enveloppée de ruban adhésif de protection, libérer la griffe et ouvrir le cache.

*a Ruban adhésif de protection

(c) Déposer les 3 vis.

(d) Libérer les 9 agrafes et déposer le sous-ensemble de panneau d'habillage de porte arrière comme indiqué sur le schéma.

(e) Débrancher l'ensemble de câble de commande à distance de verrouillage de porte arrière et l'ensemble de câble de verrouillage intérieur de porte arrière.

6. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) Libérer les 4 guides et déposer le sous-ensemble de poignée intérieure de porte arrière.

7. DEPOSER LE BOURRELET DE VITRE DE PORTE ARRIERE

(a) Libérer les 5 griffes et déposer le bourrelet intérieur de vitre de porte arrière.

8. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PANNEAU INTERIEUR DE PORTE ARRIERE

(a) Déposer les 4 vis et le sous-ensemble de renfort de panneau intérieur de porte arrière.

9. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

(a) Déposer le cache d'orifice de visite de porte arrière. CONSEIL: Eliminer les résidus de ruban adhésif en butyle du panneau de porte arrière.

10. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

(a) Déposer les 3 boulons et l'ensemble de tirant de porte arrière.

11. DEPOSER LE BOURRELET DE PORTE ARRIERE

(a) A l'aide d'un extracteur d'agrafes, libérer les 19 agrafes et déposer le bourrelet de porte arrière.

12. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Déposer le coulisseau de vitre de porte arrière.

13. DEPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1

(a) Déposer le joint de ventilation de porte arrière n° 1.

14. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE

(a) Déposer les 2 boulons, la vis et le sous-ensemble d'encadrement de vitre inférieur inférieur de porte arrière. REMARQUE: Lorsque le sous-ensemble d'encadrement inférieur arrière de vitre de porte arrière est déposé, veiller à ne pas laisser tomber la vitre de custode de porte arrière.

15. DEPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

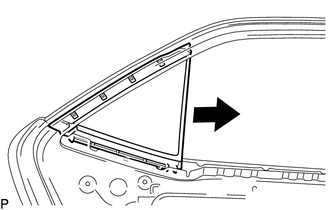

(a) Déposer la vitre de custode de porte arrière avec le bourrelet de vitre de custode de porte arrière, comme indiqué sur le schéma.

(b) Déposer la vitre de custode de porte arrière du bourrelet de vitre de custode de porte arrière.

16. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

(a) Déposer le sous-ensemble de vitre de porte arrière du sous-ensemble de lève-vitre de porte arrière, comme indiqué sur le schéma. REMARQUE: Ne pas endommager le sous-ensemble de vitre de porte arrière.

17. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

(a) Libérer l'agrafe et déposer le garnissage d'encadrement de porte arrière. CONSEIL: Ce garnissage d'encadrement de porte arrière doit être remplacé par une pièce neuve car l'agrafe se cassera lors de la dépose du garnissage.

18. DEPOSER LE COUSSINET DE MAINTIEN DE PORTE ARRIERE

(a) Déposer les 2 boulons.

Ruban adhésif double face

(b) Libérer les 2 guides et déposer le coussinet de maintien de porte arrière.

19. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

(a) Débrancher le connecteur.

*a Boulon provisoire

(b) Desserrer le boulon provisoire.

REMARQUE:

Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, l'ensemble de lève-vitre de porte arrière risque de tomber et de provoquer des dégâts.

(c) Déposer les 3 boulons.

(d) Déposer l'ensemble de lève-vitre de porte arrière.

(e) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte arrière.

20. DEPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE

(a) A l'aide d'une clé à douille "TORX" T25, déposer les 3 vis et l'ensemble de moteur de lève-vitre électrique arrière du sous-ensemble de lève-vitre de porte arrière.

21. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

(a) Débrancher le connecteur.

*a Plaque de déverrouillage

(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis.

(c) Déplacer l'ensemble de serrure de porte arrière avec moteur vers le bas et le débrancher de la plaque de déverrouillage de l'armature de poignée extérieure de porte arrière.

(d) En cas de réutilisation de l'ensemble de serrure de porte arrière avec moteur:

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte arrière avec moteur.

22. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE

(a) A l'aide d'un tournevis, libérer les 2 griffes, comme indiqué sur le schéma.

(b) Déposer l'ensemble de câble de commande à distance de verrouillage de porte arrière comme indiqué sur le schéma.

23. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE

(a) Déposer l'ensemble de câble de verrouillage intérieur de porte arrière comme indiqué sur le schéma.

24. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) A l'aide d'une clé à douille T30 "TORX", desserrer la vis. CONSEIL: Il est impossible de déposer la vis car elle est intégrée dans le sous-ensemble d'armature de poignée extérieure de porte arrière.

(b) Libérer la griffe et déposer le cache de poignée extérieure de porte arrière.

25. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Tirer et maintenir la plaque d'ouverture du sous-ensemble d'armature de poignée extérieure de porte arrière, comme indiqué sur le schéma. REMARQUE: La plaque de déverrouillage peut interférer avec l'ensemble de poignée extérieure de porte arrière et peut être endommagée lors de la dépose de l'ensemble de poignée extérieure de porte arrière à moins qu'elle ne soit tirée et maintenue.

(b) Déposer l'ensemble de poignée extérieure de porte arrière comme indiqué sur le schéma.

26. DEPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les 3 griffes et déposer la plaquette avant de poignée extérieure de porte arrière.

27. DEPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les 2 griffes et déposer la plaquette arrière de poignée extérieure de porte arrière.

28. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) A l'aide d'une clé à douille "TORX" T30, déposer la vis.

*A Intérieur(e) *B Extérieur(e)

(b) Faire glisser le sous-ensemble d'armature de poignée extérieure de porte arrière pour libérer la griffe du sous-ensemble d'armature de poignée extérieure de porte arrière, puis le déposer.

29. DEPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

(a) Libérer les 2 griffes et déposer l'agrafe de moulure d'encadrement de vitre de porte.

30. DEPOSER L'ASSISE DE PANNEAU DE PORTE ARRIERE

(a) Libérer les 2 griffes et déposer les 2 coussinets de panneau de porte arrière.

31. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

Cliquer ici

32. DEPOSER LA MOULURE AVANT D'ENCADREMENT DE VITRE DE PORTE ARRIERE

Cliquer ici

33. DEPOSER LE RUBAN DE MASQUAGE N° 2

Cliquer ici
