DEPOSE

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, s'assurer de lire attentivement la notice concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

5. DEPOSER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR AVEC ECU DE CARROSSERIE PRINCIPALE

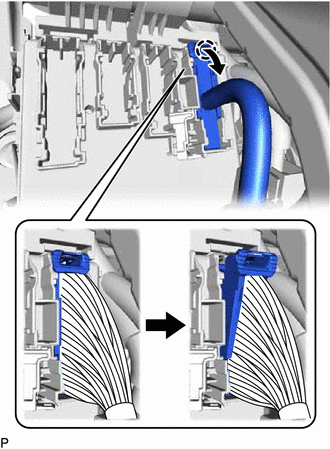

(a) Libérer les 3 griffes et tirer vers le bas les 3 leviers de verrouillage pour débrancher les 3 connecteurs comme indiqué sur le schéma.

(b) Libérer la griffe et libérer le verrouillage du connecteur comme indiqué sur le schéma.

(c) Libérer la griffe et tirer le levier de verrouillage vers le bas pour débrancher le connecteur comme indiqué sur le schéma.

(d) Débrancher le connecteur.

(e) Libérer les 2 griffes et l'attache.

(f) Déposer les 3 vis.

(g) Libérer les 2 guides et débrancher l'ensemble de bloc de jonction côté conducteur avec ECU de carrosserie principale.

(h) Sans système antivol:

(1) Débrancher le connecteur.

(2) A l'aide d'un tournevis, libérer la griffe, débrancher le faisceau de câbles et déposer l'ensemble de bloc de jonction côté conducteur avec ECU de carrosserie principale, comme indiqué sur le schéma.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

*a

Ruban adhésif de protection

(i) avec système antivol:

(1) Débrancher les 2 connecteurs.

(2) A l'aide d'un tournevis, libérer la griffe, débrancher le faisceau de câbles et déposer l'ensemble de bloc de jonction côté conducteur avec ECU de carrosserie principale, comme indiqué sur le schéma.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

*a

Ruban adhésif de protection

6. DEPOSER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

(a) Appuyer sur la griffe de l'ensemble du bloc de jonction côté conducteur, comme indiqué sur le schéma, afin de relâcher le verrou.

*1

Ensemble de bloc de jonction côté conducteur

*2

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

(b) Lorsque le verrou de l'ensemble de bloc de jonction côté conducteur est relâché, introduire horizontalement un tournevis, dont la pointe a été préalablement entourée de ruban adhésif, entre l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) et l'ensemble de bloc de jonction côté conducteur.

REMARQUE:

  • Utiliser un tournevis avec un diamètre compris entre 5,0 mm (0,197 po) et 6,3 mm (0,248 po) et long d'environ 90 mm (3,54 po).
  • Ne pas introduire le tournevis sous la douille de connecteur de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

*a

Ruban adhésif de protection

(c) A l'aide du tournevis, soulever avec précaution l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) jusqu'à la position où le connecteur est débranché.

REMARQUE:

Ne pas tordre le tournevis pour soulever l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(d) Soulever l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) comme indiqué par la flèche (1), puis tirer comme indiqué par la flèche (2) sur le schéma.

REMARQUE:

Ne pas toucher le connecteur de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
