Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

*1 | PILE DE L'EMETTEUR |
*2 | CACHE DE LOGEMENT DE L'EMETTEUR |
*3 | BOITIER DE LOGEMENT DE L'EMETTEUR |
*4 | CLE MECANIQUE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA PILE DE L'EMETTEUR
Cliquer ici
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE
(a) Vérifier le fonctionnement du sous-ensemble d'émetteur de clé électronique.
(1) Enlever la pile de l'émetteur du sous-ensemble d'émetteur de clé électronique.
Cliquer ici
(2) Poser une pile de l'émetteur neuve ou en bon état. Cliquer ici
REMARQUE: En cas de remplacement de la pile de l'émetteur, avant de commencer le travail, éliminer l'électricité statique qui s'est accumulée dans la carrosserie en touchant le véhicule, par exemple, afin d'éviter d'endommager le sous-ensemble d'émetteur de clé électronique. CONSEIL: En l'absence de pile neuve ou de pile en bon état, brancher en série 2 piles neuves de 1,5 V. Brancher ensuite les fils sur les piles et appliquer une tension de 3 V au sous-ensemble de l'émetteur de clé électronique, comme indiqué sur le schéma. |
|
(3) A l'extérieur du véhicule, se placer à une distance d'environ 1 m (3,28 pi) de la poignée extérieure de la porte du conducteur et tester le sous-ensemble de l'émetteur de clé électronique en orientant la clé en direction du véhicule et en appuyant sur l'un des contacteurs du sous-ensemble de l'émetteur.
OK:
Le verrouillage de porte peut s'opérer via le sous-ensemble d'émetteur de clé électronique.
La LED s'allume plus d'une fois.
- La zone de portée dépend de l'utilisateur, de l'endroit où il se trouve et de l'orientation du sous-ensemble d'émetteur de clé électronique.
- Les faibles ondes radio du sous-ensemble d'émetteur de clé électronique peuvent être affectées s'il y a de fortes ondes radio ou des parasites dans cette zone. La zone de portée du sous-ensemble de l'émetteur de clé électronique peut être réduite ou le sous-ensemble de l'émetteur de clé électronique peut ne pas fonctionner.
(b) Vérifier la capacité de la pile.
(1) Enlever la pile (cliquer ici
) du sous-ensemble de l'émetteur de clé électronique qui ne fonctionne

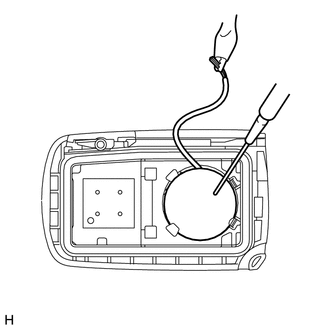

pas. Fixer un câble conducteur (de 0,6 mm (0,0236 po) de diamètre
maximum, gaine comprise) à la borne négative à l'aide de ruban adhésif
ou d'un produit similaire.
REMARQUE:
Ne pas enrouler le fil conducteur autour d'une borne, la caler entre des bornes ou la souder. Une borne peut être déformée ou endommagée et la pile ne pourra pas être correctement posée.
(2) Tirer soigneusement le câble conducteur hors de la position indiquée sur le schéma et reposer la pile de l'émetteur précédemment déposée. REMARQUE: En cas de remplacement de la pile de l'émetteur, avant de commencer le travail, éliminer l'électricité statique qui s'est accumulée dans la carrosserie en touchant le véhicule, par exemple, afin d'éviter d'endommager l'émetteur de clé électronique. |
|
(3) Vérifier la tension de la pile de l'émetteur. CONSEIL: Lors de la mesure de la tension de la pile, alors que le capteur de verrouillage d'une poignée de porte est activé, amener le sous-ensemble de l'émetteur de clé électronique dans la plage de fonctionnement d'ouverture afin d'effectuer la mesure. Pour la plage de fonctionnement d'ouverture, se reporter à la description du système. Cliquer ici
Tension standard:
Si le résultat n'est pas conforme aux spécifications, remplacer la pile de l'émetteur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LA PILE DE L'EMETTEUR
Cliquer ici
