REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

• Utiliser la même procédure pour le côté droit que pour le côté gauche.
• La procédure décrite ci-dessous se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

(a) Reposer les 2 capuchons de cache de dispositif de réglage de siège sur l'ensemble de dispositif de réglage de siège avant.

2. REPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

(a) Engager les 2 ressorts pour reposer la poignée de réglage de glissière de siège à l'ensemble de dispositif de réglage de siège avant.

3. REPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT GAUCHE (pour côté conducteur)

(a) Engager les 3 griffes pour reposer la protection de bord d'assise de siège avant gauche.

4. REPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT DROITE (pour côté conducteur)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

5. REPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)

(a) Engager les 3 griffes pour reposer la protection de bord d'assise de siège avant gauche.

6. REPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

7. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)

(a) Engager l'agrafe pour reposer la protection d'assise inférieure de siège avant gauche.

(b) Engager le crochet, comme indiqué sur le schéma.

(c) Reposer la vis.

8. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

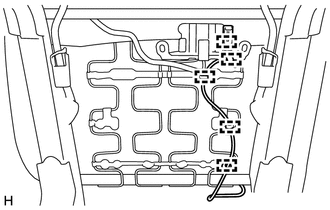

9. REPOSER LE CABLE DE SIEGE AVANT (pour côté passager avant)

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant.

10. REPOSER LE SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT (pour côté passager avant)

Cliquer ici

11. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé avec 19 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse d'assise de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse d'assise de siège avant de type séparé.

(b) A l'aide d'une pince pour anneau demi-rond, reposer 2 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse d'assise de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse d'assise de siège avant de type séparé.

12. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour côté conducteur)

(a) Reposer provisoirement la housse d'assise de siège avant de type séparé avec rembourrage.

(b) Fixer les 12 crochets.

13. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour côté passager avant)

(a) Reposer provisoirement la housse d'assise de siège avant de type séparé avec rembourrage.

(b) Fixer les 11 crochets.

14. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Reposer les 2 crochets de dossier de siège avant sur le sous-ensemble de ressort de dossier de siège avant.

15. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

(a) Engager les 2 guides pour reposer le sous-ensemble de ressort de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant.

(b) Engager les 2 griffes.

16. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

(a) Engager chaque griffe pour reposer les 2 protections de bord de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant.

17. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

18. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé avec 8 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse de dossier de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse de dossier de siège avant de type séparé.

19. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer provisoirement la housse de dossier de siège avant de type séparé avec rembourrage.

(b) Engager les 3 supports et reposer les 2 écrous. Torque: 5,5 N·m {56 kgf·cm, 49 in·lbf} ATTENTION: Pour les modèles équipés d'un ensemble d'airbag de siège avant, la housse de dossier de siège avant de type séparé avec rembourrage doit être correctement reposée. Autrement, l'ensemble d'airbag de siège avant pourrait ne pas se déployer correctement. Après la repose de l'écrou, veiller à ce que la sangle ne soit pas tordue. Reposer correctement les supports.

*a Support

(c) pour sièges sport:

(1) Fermer les 2 dispositifs de fixation.

(d) A l'aide d'une pince pour anneau demi-rond, reposer 3 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse de dossier de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse de dossier de siège avant de type séparé.

(e) A l'aide d'une pince pour anneau demi-rond, reposer 5 anneaux demi-ronds neufs. REMARQUE: Veiller à ne pas endommager la housse de dossier de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse de dossier de siège avant de type séparé.

20. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Engager chaque griffe pour reposer les 2 supports d'appuie-tête de siège avant.

21. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Reposer l'ensemble de dossier de siège avant de type séparé sur l'ensemble d'assise de siège avant de type séparé à l'aide des 4 boulons.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(b) Fixer les 2 crochets.

(c) Engager le dispositif de fixation pour fixer le faisceau de câbles de l'ensemble d'airbag de siège avant.

*a Dispositif de fixation

(d) Engager les 5 attaches pour reposer le faisceau de câbles d'ensemble d'airbag de siège avant.

22. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)

Cliquer ici

23. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)

Cliquer ici

24. REPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON (pour côté passager avant)

(a) Engager les 2 guides pour reposer le cache intérieur de dispositif de réglage d'inclinaison.

25. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour côté conducteur)

(a) Engager les 2 griffes et les 4 guides pour reposer la protection intérieure d'assise de siège avant.

26. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour côté passager avant)

(a) Engager les 3 griffes et les 6 guides pour reposer la protection intérieure d'assise de siège avant.

27. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

(a) Engager les 2 griffes, les 4 guides et les 2 agrafes pour reposer la protection d'assise de siège avant.

28. REPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR (pour côté conducteur)

(a) Reposer la poignée de réglage vertical avec la vis.

29. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

(a) Engager la griffe pour reposer la poignée de déverrouillage du dispositif de réglage d'inclinaison.

30. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Brancher l'élastique de la housse de dossier de siège avant de type séparé.

31. REPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)

Cliquer ici
