REMONTAGE

PROCEDURE

1. REPOSER LE PARE-POUSSIERE D'ARBRE DE ROUE AVANT

(a) A l'aide d'une plaque métallique et d'une presse, poser un pare-poussière d'arbre de roue avant neuf. REMARQUE: Le pare-poussière doit être complètement posé. Veiller à ne pas endommager le pare-poussière d'arbre de roue avant.

*a Plaque métallique

2. POSER LE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

(a) Entourer les cannelures de l'ensemble de joint extérieur d'arbre de roue avant de ruban adhésif de protection pour éviter d'endommager le soufflet.

*a Ruban adhésif de protection

(b) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

*1	Ensemble de joint extérieur d'arbre de roue avant
*2	Attache de soufflet de joint extérieur d'essieu avant n° 2
*3	Soufflet de joint extérieur d'essieu avant
*4	Attache de soufflet de joint extérieur d'essieu avant
	Côté joint extérieur
	Côté joint intérieur

(1) Attache de soufflet de joint extérieur d'essieu avant n° 2

(2) Soufflet de joint extérieur d'essieu avant

(3) Attache de soufflet de joint extérieur d'essieu avant

(c) Enduire de graisse la partie étanche de l'ensemble de joint extérieur d'arbre de roue avant et le soufflet de joint extérieur d'essieu avant.

Quantité standard de graisse:

90 à 110 g (3,18 à 3,88 oz.)

(d) Reposer le soufflet de joint extérieur d'essieu avant sur la rainure de l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

• Ne pas laisser la graisse adhérer à la trace de l'attache du soufflet de joint extérieur.
• Maintenir l'intérieur du soufflet de joint extérieur exempt de corps étrangers.

3. REPOSER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

(a) Maintenir l'arbre de roue dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint extérieur d'essieu avant n° 2 sur le soufflet de joint extérieur d'essieu avant.

(c) Placer le SST sur l'attache de soufflet de joint extérieur d'essieu avant n° 2, l'appuyer contre le soufflet et serrer légèrement le SST. SST: 09521-24010

(d) Serrer le SST de sorte que l'attache de soufflet de joint extérieur d'essieu avant n° 2 soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

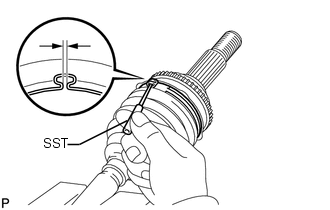

(f) A l'aide du SST, mesurer le jeu de l'attache de soufflet de joint extérieur d'essieu avant n° 2. SST: 09240-00020 Jeu: 1,2 à 4,0 mm (0,0473 à 0,157 po) Si le jeu est en dehors de la plage prescrite, resserrer le SST.

4. REPOSER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

(a) Reposer l'attache de soufflet de joint extérieur d'essieu avant sur le soufflet de joint extérieur d'essieu avant.

(b) Placer le SST sur l'attache de soufflet de joint extérieur d'essieu avant, l'appuyer contre le soufflet et serrer légèrement le SST. SST: 09521-24010

(c) Serrer le SST de sorte que l'attache de soufflet de joint extérieur d'essieu avant soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(d) Déposer le SST.

(e) A l'aide du SST, mesurer le jeu de l'attache du soufflet de joint extérieur d'essieu avant. SST: 09240-00020 Jeu: 1,2 à 4,0 mm (0,0473 à 0,157 po) Si le jeu est en dehors de la plage prescrite, resserrer le SST.

5. REPOSER L'AMORTISSEUR D'ARBRE DE ROUE AVANT (avec amortisseur d'arbre de roue)

(a) Poser provisoirement l'amortisseur d'arbre de roue avant et les 2 attaches d'amortisseur d'arbre de roue avant neuves sur l'ensemble d'arbre de joint extérieur de transmission avant, comme indiqué sur le schéma. Dimension (A): pour côté gauche 196 à 200 mm (7,72 à 7,87 po) pour côté droit 429,5 à 433,5 mm (1,41 à 1,42 pi)

*A pour côté gauche *B pour côté droit

(b) A l'aide d'une pince à bec fin, reposer les 2 attaches d'amortisseur d'arbre de roue avant. REMARQUE: Veiller à reposer l'attache dans la bonne position.

6. REPOSER L'ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

(a) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

*1	Attache de soufflet de joint intérieur d'essieu avant
*2	Soufflet de joint intérieur d'essieu avant
*3	Attache de soufflet de joint intérieur d'essieu avant n° 2
*a	Ruban adhésif de protection
	Côté joint extérieur
	Côté joint intérieur

(1) Attache de soufflet de joint intérieur d'essieu avant

(2) Soufflet de joint intérieur d'essieu avant

(3) Attache de soufflet de joint intérieur d'essieu avant n° 2

(b) Maintenir l'arbre de roue dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(c) Déposer le ruban adhésif de protection.

(d) Aligner les repères et reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant. REMARQUE: Orienter la partie cannelée de joint tripode vers l'extérieur et la reposer sur l'extrémité de joint extérieur.

*a Repère d'alignement

(e) Faire coïncider les repères d'alignement tracés avant la dépose.

(f) A l'aide d'une barre en laiton et d'un marteau, reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

• Ne pas frapper sur les rouleaux.
• Garder le joint tripode à l'abri de corps étrangers.
• Veiller à poser le joint tripode dans le bon sens.

(g) A l'aide d'une pince pour anneau élastique, poser un anneau élastique neuf sur l'ensemble de joint extérieur d'arbre de roue avant.

(h) Enduire de graisse l'ensemble de joint intérieur de roue avant et le soufflet intérieur d'essieu avant.

Quantité standard de graisse:

Côté gauche	155 à 175 g (5,47 à 6,17 oz.)*1
	110 à 130 g (3,89 à 4,58 oz.)*2
Côté droit	110 à 130 g (3,89 à 4,58 oz.)

*1: Pour ZRE172L-DEFDKJ, ZRE172L-DEFSKJ, ZRE172L-DEPDKJ, ZRE172L-DEPSKJ et ZRE172L-DEPNKJ

*2: sauf ZRE172L-DEFDKJ, ZRE172L-DEFSKJ, ZRE172L-DEPDKJ, ZRE172L-DEPSKJ et ZRE172L-DEPNKJ

(i) Aligner les repères d'alignement et reposer l'ensemble de joint intérieur de roue avant sur l'ensemble de joint extérieur d'arbre de roue avant.

*a Repère d'alignement

7. REPOSER LE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Reposer le soufflet de joint intérieur d'essieu avant sur l'ensemble de joint intérieur de roue avant.

(b) Vérifier si la dimension (A) d'arbre de roue est conforme aux spécifications. Dimension (A): Côté gauche 582,5 mm (1,91 pi)*1 580,3 mm (1,90 pi)*2 Côté droit 856,3 mm (2,81 pi) *1: Pour ZRE172L-DEFDKJ, ZRE172L-DEFSKJ, ZRE172L-DEPDKJ, ZRE172L-DEPSKJ et ZRE172L-DEPNKJ *2: sauf ZRE172L-DEFDKJ, ZRE172L-DEFSKJ, ZRE172L-DEPDKJ, ZRE172L-DEPSKJ et ZRE172L-DEPNKJ

8. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

(a) A l'aide d'une pince à bec fin, reposer l'attache de soufflet de joint intérieur d'essieu avant n° 2. REMARQUE: Veiller à ne pas endommager le soufflet de joint intérieur d'essieu avant.

9. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

CONSEIL:

Procéder de la même manière que l'attache de soufflet de joint intérieur d'essieu avant n° 2.

10. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT
