Toyota Corolla - Manuel du propriétaire: Système de rétrovision

Véhicules dépourvus du système d'accès "mains libres": L'image arrière est affichée lorsque le levier de vitesse est sur R et que le contacteur de démarrage est sur "ON".

Véhicules avec système d'accès et de démarrage mains libres: L'image de la vue arrière s'affiche lorsque le levier de vitesses est sur R et que le contact du moteur est en mode IGNITION ON.

Le système de rétrovision est désactivé lorsque le levier de vitesse est sur une position autre que R.

Utilisation du système de rétrovision

â–  Description de l'écran

1. Lignes de largeur du véhicule
   La ligne indique un chemin de guidage lorsque le véhicule recule tout droit.
   La largeur affichée est plus large que la largeur réelle du véhicule.
2. Ligne de guidage du centre du véhicule
   La ligne indique le centre estimé du véhicule au sol.
3. Ligne de guidage de la distance
   La ligne indique les points à environ 1,5 ft. (0,5 m) (rouge) du bord du pare-chocs.
4. Ligne de guidage de la distance
   La ligne indique la distance derrière le véhicule, un point environ 3 ft. (1 m) (bleu) du bord du pare-chocs.

Précautions à observer avec le système de rétrovision

â–  Zone affichée à l'écran

Le système de rétrovision affiche une image de la vue à partir du pare-chocs de la zone arrière du véhicule.

Pour régler l'image de l'écran du système de rétrovision.

• La zone affichée à l'écran peut varier en fonction des conditions d'orientation du véhicule.
• Les objets se trouvant à proximité de l'un des angles du pare-chocs ou sous le pare-chocs ne peuvent pas être affichés.
• La caméra est équipée d'une optique spéciale. La distance telle qu'elle apparaît à l'écran diffère de la distance réelle.
• Les éléments qui sont situés au-dessus de la caméra risquent de ne pas s'afficher sur le moniteur.

â–  Caméra du système de rétrovision

La caméra du système de rétrovision est située au-dessus de la plaque d'immatriculation.

• Utilisation de la caméra
  Si de la saleté ou un corps étranger (tel que des gouttelettes d'eau, de la neige, de la boue, etc.) adhère à la caméra, elle ne peut pas transmettre une image nette. Dans ce cas, rincez-la avec une grande quantité d'eau et essuyez l'objectif de la caméra avec un chiffon doux et humide.

â–  Différences entre l'écran et la route réelle

Les lignes de guidage de distance et les lignes de guidage prolongées de largeur du véhicule risquent de ne pas être réellement parallèles aux lignes de division de la place de stationnement, même si elles semblent l'être. Veillez à vérifier visuellement.

Les distances entre les lignes de guidage prolongées de largeur du véhicule et les lignes de division gauches et droites de la place de stationnement risquent de ne pas être égales, même si elles semblent l'être. Veillez à vérifier visuellement.

Les lignes de guidage de distance donnent une distance de guidage pour les chaussées plates. Dans l'une quelconque des situations suivantes, il existe une marge d'erreur entre les lignes de guidage fixées sur l'écran et la distance/le parcours réel sur la route.

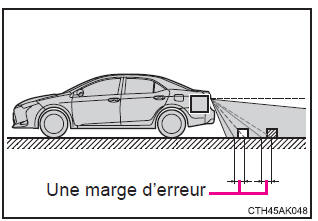

• Lorsque le sol derrière le véhicule est en forte pente ascendante
  Les lignes de guidage de distance apparaîtront plus proches du véhicule que ne l'est la distance réelle. Pour cette raison, les objets apparaîtront plus éloignés qu'ils ne le sont en réalité.

  De la même manière, il y aura une marge d'erreur entre la distance des lignes de guidage et la distance/le parcours réel(le) sur la route.

• Lorsque le sol derrière le véhicule est en forte pente descendante
  Les lignes de guidage de distance apparaîtront plus éloignées du véhicule que la distance réelle. Pour cette raison, les objets apparaîtront plus proches qu'ils ne le sont en réalité.

  De la même manière, il y aura une marge d'erreur entre les lignes de guidage et la distance/ le parcours réels sur la route.

• Lorsqu'une partie du véhicule est abaissée
  Lorsqu'une partie du véhicule est abaissée en raison du nombre de passagers ou de la répartition de la charge, il existe une marge d'erreur entre les lignes de guidage fixées sur l'écran et la distance/le parcours réel sur la route.

â–  Lorsque vous approchez d'objets tridimensionnels

Les lignes de guidage de distance sont affichées par rapport aux objets dont la surface est plane (comme la route). Il est impossible de déterminer la position des objets tridimensionnels (comme les véhicules) en utilisant les lignes de guidage de largeur du véhicule et les lignes de guidage de distance. Lorsque vous approchez d'un objet tridimensionnel qui s'étend vers l'extérieur (comme le plateau d'un camion), faites attention aux points suivants.

• Consignes de distance
  Vérifiez visuellement les alentours et l'arrière du véhicule.

  Sur l'écran, il semble qu'un camion est garé au point 2.

  Toutefois, si vous reculez jusqu'au point 1, vous heurterez le camion. Sur l'écran, il semble que 1 est plus proche et 3 que est plus éloigné.

  Cependant, en réalité, la distance jusqu'à 1 et 3 est la même, et 2 est plus loin que 1 et 3.

â–  Lignes de largeur du véhicule

Vérifiez visuellement les alentours et l'arrière du véhicule. Dans le cas illustré ci-dessus, le camion semble se trouver en dehors des lignes de guidage de la largeur du véhicule et le véhicule ne semble pas devoir heurter le camion. Toutefois, l'arrière du camion peut en réalité traverser les lignes de guidage de largeur du véhicule. En réalité, si vous reculez en suivant les lignes de guidage de la largeur du véhicule, le véhicule risque de heurter le camion.

1. Lignes de largeur du véhicule

Les éléments que vous devez connaître

â–  Si vous constatez l'un des symptômes

Si vous constatez l'un des symptômes suivants, référez-vous à la cause probable et à la solution, et vérifiez à nouveau.

Si le symptôme n'est pas résolu par la solution, faites contrôler le véhicule par votre concessionnaire Toyota.

Cause possible	Solution
L'image est difficile à voir
Le véhicule se trouve dans une zone sombre La température autour de l'objectif est anormalement haute ou basse La température extérieure est basse Des saletés ou des gouttelettes d'eau se sont déposées sur la caméra Il pleut ou le temps est humide Un corps étranger (de la boue, etc.) adhère à la caméra La lumière du soleil ou des feux avant atteint directement dans la caméra Le véhicule est sous des éclairages fluorescents, des éclairages au sodium, des éclairages au mercure, etc.	Si cela est provoqué par ces causes, cela n'indique pas un dysfonctionnement. Reculez en vérifiant visuellement les alentours du véhicule. (Utilisez à nouveau le moniteur dès que les conditions ont été améliorées.) Pour régler l'image de l'écran du système de rétrovision.
L'image est floue
De la saleté ou un corps étranger (tels que des gouttelettes d'eau, de la neige, de la boue, etc.) adhère à la caméra.	Rincez la caméra avec une grande quantité d'eau et essuyez l'objectif de la caméra avec un chiffon doux et humide.
L'image n'est pas correctement alignée
La caméra ou la zone qui l'entoure a reçu un choc violent.	Faites contrôler le véhicule par votre concessionnaire Toyota.
Les lignes de guidage fixées sont très éloignées de l'alignement
Le véhicule est penché (il y a un lourd chargement sur le véhicule, la pression des pneus est insuffisante à cause d'une crevaison, etc.) Le véhicule est utilisé sur une pente.	Si cela se produit en raisons de ces causes-là, cela n'indique pas un dysfonctionnement. Reculez tout en vérifiant visuellement les alentours du véhicule.
La position de la caméra est hors de l'alignement.	Faites contrôler le véhicule par votre concessionnaire Toyota.



AVERTISSEMENT

â–  Lorsque vous utilisez le système de rétrovision

Le système de rétrovision est un dispositif additionnel conçu pour aider le conducteur lors d'une marche arrière. Lorsque vous reculez, veillez à surveiller les alentours du véhicule, visuellement et dans les rétroviseurs, avant de procéder à toute manoeuvre. Si vous ne le faites pas, vous risquez d'entrer en collision avec un autre véhicule et de provoquer un accident.

Soyez attentif aux précautions suivantes lorsque vous utilisez le système de rétrovision.

• Ne vous fiez jamais exclusivement au système de rétrovision lorsque vous effectuez une marche arrière. L'image et la position des lignes de guidage affichées à l'écran peut être différente de la situation réelle.

  Soyez prudent, comme vous l'êtes quand vous reculez avec n'importe quel véhicule.

• Veillez à reculer lentement, en enfonçant la pédale de frein pour contrôler la vitesse du véhicule.
• Ces instructions sont fournies uniquement en guise de conseils.

  Quand et de combien braquer dépend des conditions du trafic, de l'état de la chaussée, de l'état du véhicule, etc. lors d'un stationnement. Il est nécessaire d'être pleinement conscient de ce fait avant d'utiliser le système de rétrovision.

• Lorsque vous vous garez, assurez-vous de vérifier que la place de stationnement soit compatible avec votre véhicule avant de manoeuvrer.
• Ne pas utiliser le système de rétrovision dans les cas suivants:
  • Sur chaussée glacée ou glissante, ou enneigée
  • Lors de l'utilisation de chaînes à neige ou de la roue de secours compacte
  • Si le hayon du coffre n'est pas complètement fermé
  • Sur routes sinueuses ou pentues.
• Quand les températures sont basses, l'écran peut devenir sombre ou l'image risque d'être floue. Il se peut que l'image soit déformée lorsque le véhicule est en mouvement ou il se peut que vous ne puissiez pas voir l'image à l'écran. Veillez à surveiller les alentours du véhicule, visuellement et dans les rétroviseurs, avant de procéder à toute manoeuvre.
• Si la taille des pneus est modifiée, la position des lignes de guidage fixées affichées sur l'écran pourrait changer.
• La caméra est équipée d'une optique spéciale. Les distances entre les piétons et les objets qui apparaissent sur l'image affichée sur l'écran diffèrent de la distance réelle.



NOTE

â–  Comment utiliser la caméra

• Le système de rétrovision peut ne pas fonctionner correctement dans les cas suivants.
  • Si le véhicule a subi un choc à l'arrière, la position et l'angle de fixation de la caméra risquent de changer.
  • La caméra étant étanche à l'eau, il ne faut pas l'enlever, la démonter ou la modifier. Il pourrait en résulter un mauvais fonctionnement.
  • Lorsque vous nettoyez l'objectif de la caméra, nettoyez la caméra avec une grande quantité d'eau et essuyez-le avec un chiffon doux et humide. Si vous frottez fortement l'objectif de la caméra, l'objectif de la caméra peut être rayé et ne pas être en mesure de transmettre une image nette.
  • Ne laissez pas un solvant organique, un produit lustrant, du lave-vitres ou un traitement pour vitres adhérer à la caméra. Si cela se produit, essuyez-le dès que possible.
  • Si la température change rapidement, par exemple lorsque de l'eau chaude est versée sur le véhicule par temps froid, le système peut ne pas fonctionner normalement.
  • Lorsque vous lavez le véhicule, n'approchez pas la lance à eau trop près de la caméra ou de la zone correspondante. Vous risqueriez de provoquer un dysfonctionnement de la caméra.
• N'exposez pas la caméra à un impact important, car ceci pourrait provoquer un dysfonctionnement. Si cela se produit, faites contrôler le véhicule par votre concessionnaire Toyota dans les plus brefs délais.
