VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE (SIEGE DU CONDUCTEUR)

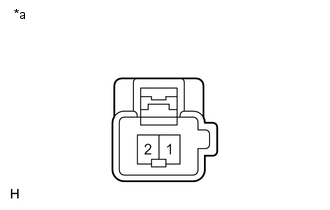

| (a) Vérifier le fonctionnement du moteur de coulissement. (1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de coulissement. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'assise de siège avant de type séparé (siège du conducteur). |
|
| (b) Vérifier le fonctionnement du moteur de dispositif de levage. (1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de réglage en hauteur. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'assise de siège avant de type séparé (siège du conducteur). |
|
| (c) Vérifier le fonctionnement du moteur de réglage vertical avant. (1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de réglage vertical avant. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'assise de siège avant de type séparé (siège du conducteur). |
|
2. VERIFIER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE (SIEGE DU CONDUCTEUR)
| (a) Vérifier le fonctionnement du moteur d'inclinaison. (1) Vérifier si le dossier de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur du moteur d'inclinaison. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dossier de siège avant de type séparé (siège du conducteur). |
|
