REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE
1. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE
(a) Reposer les 2 capuchons de cache de dispositif de réglage de siège sur l'ensemble de dispositif de réglage de siège avant.
2. REPOSER LE CABLE DE SIEGE AVANT
(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant.
3. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
(a) Engager les 3 griffes pour reposer la protection de bord d'assise de siège avant gauche.
4. REPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.

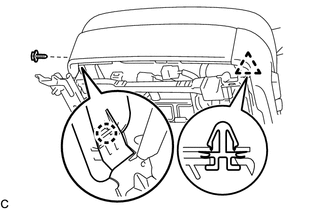

5. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE
| (a) Engager l'agrafe pour reposer la protection d'assise inférieure de siège avant gauche. |
|
(b) Engager le crochet, comme indiqué sur le schéma.
(c) Reposer la vis.
6. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
8. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
| (a) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé avec 19 anneaux demi-ronds neufs. REMARQUE:
|
|
| (b) A l'aide d'une pince pour anneau demi-rond, reposer 2 anneaux demi-ronds neufs. REMARQUE:
|
|
9. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Reposer provisoirement la housse d'assise de siège avant de type séparé avec rembourrage.
| (b) Fixer les 9 crochets. |
|
| (c) avec système de chauffage des sièges: (1) Engager les 4 attaches pour reposer le faisceau de câbles du chauffage d'assise de siège. (2) Brancher le connecteur. |
|
10. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT
(a) Reposer les 2 crochets de dossier de siège avant sur le sous-ensemble de ressort de dossier de siège avant.
11. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT
| (a) Engager les 2 guides pour reposer le sous-ensemble de ressort de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant. |
|
(b) Engager les 2 griffes.
12. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
| (a) Engager chaque griffe pour reposer les 2 protections de bord de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant. |
|
13. REPOSER LE CABLE DE SIEGE AVANT N° 2
(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant n° 2.
14. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
Cliquer ici
15. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
16. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
| (a) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé avec 8 anneaux demi-ronds neufs. REMARQUE:
|
|
17. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Reposer provisoirement la housse de dossier de siège avant de type séparé avec rembourrage.
| (b) Engager les 3 supports et reposer les 2 écrous. Torque: 5,5 N·m {56 kgf·cm, 49 in·lbf} ATTENTION:
|
|
(c) pour sièges sport:
(1) Fermer les 2 dispositifs de fixation.
| (d) A l'aide d'une pince pour anneau demi-rond, reposer 3 anneaux demi-ronds neufs. REMARQUE:
|
|
| (e) A l'aide d'une pince pour anneau demi-rond, reposer 5 anneaux demi-ronds neufs. REMARQUE:
|
|
18. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
(a) Engager chaque griffe pour reposer les 2 supports d'appuie-tête de siège avant.
19. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Reposer l'ensemble de dossier de siège avant de type séparé sur l'ensemble d'assise de siège avant de type séparé à l'aide des 4 boulons.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
| (b) Fixer les 2 crochets. |
|
(c) avec système de chauffage des sièges:
(1) Engager l'attache.
| (2) Brancher le connecteur. |
|
| (d) Engager le dispositif de fixation pour fixer le faisceau de câbles de l'ensemble d'airbag de siège avant. |
|
| (e) Engager les 5 attaches. |
|
| (f) Engager l'attache. |
|
(g) Brancher le connecteur.
20. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT
Cliquer ici
21. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
| (a) Engager les 4 griffes et les 5 guides pour reposer la protection intérieure d'assise de siège avant. |
|
22. REPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE
Cliquer ici
23. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE
(a) Engager les 4 griffes pour reposer le bouton de contacteur d'inclinaison de siège à réglage électrique.
24. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE
(a) Engager les 4 griffes pour reposer le bouton de contacteur de réglage en hauteur et de coulissement de siège à réglage électrique.
25. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
| (a) Brancher le connecteur sur le contacteur de siège avant à réglage électrique. |
|
(b) Engager les 3 griffes pour fermer le cache de faisceau de câbles.
| (c) Engager l'attache. |
|
| (d) Engager la griffe, les 5 guides et l'agrafe pour reposer la protection d'assise de siège avant. |
|
26. REPOSER LA PROTECTION D'ASSISE INTERIEURE DE SIEGE AVANT N° 1
| (a) Engager les 3 guides pour reposer la protection intérieure d'assise de siège avant n° 1. |
|
| (b) Engager les 2 griffes comme indiqué sur le schéma. |
|
| (c) Engager la griffe et l'agrafe. |
|
(d) Reposer la vis.
27. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Brancher l'élastique de la housse de dossier de siège avant de type séparé.
