VERIFICATION / SUPPRESSION DES DTC
1. VERIFICATION DES DTC (VERIFICATION A L'AIDE DU TECHSTREAM)
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Navigation System / Trouble Codes.
Body Electrical / Navigation System / Trouble Codes(e) Vérifier les DTC et en prendre note.
(f) Vérifier les détails du(des) DTC.
Cliquer ici
REMARQUE:
Le système audio et vidéo émet des DTC pour le système suivant. Quand des DTC différents de ceux du tableau des codes de diagnostic pour le système audio et vidéo sont émis, se reporter au tableau des codes de diagnostic pour les systèmes appropriés.
Système | Passer au point |
---|---|
Système de moniteur de rétrovision |
|
2. EFFACER LES DTC (EFFACER A L'AIDE DU TECHSTREAM)
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Navigation System / Trouble Codes.
Body Electrical > Navigation System > Clear DTCs(e) Supprimer les DTC.
3. LANCER LE MODE DE DIAGNOSTIC
CONSEIL:
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
- Démarrer le mode de diagnostic au moins 15 secondes après avoir mis le contacteur d'allumage en position ON. Sinon, certains éléments ne peuvent être vérifiés.
(a) Mettre le contacteur d'allumage en position ON.
(b) Tout en maintenant la touche "CAR" enfoncée, actionner le contacteur de commande d'éclairage: OFF → Tail → OFF → Tail → OFF → Tail → OFF.
(c) Le mode de diagnostic est lancé et l'écran "Service Menu" s'affiche. La vérification d'entretien commence automatiquement et son résultat va s'afficher.
4. ECRAN "FAILURE DIAGNOSIS"
(a) L'écran "Failure Diagnosis" s'affiche en sélectionnant "Failure Diagnosis" dans l'écran "Service Menu".
5. VERIFICATION DU SYSTEME

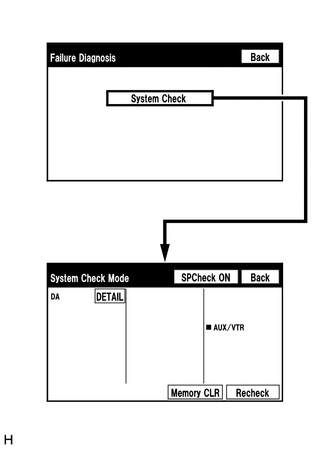

(a) L'écran "System Check Mode" s'affiche en sélectionnant le menu "System Check" dans l'écran "Failure Diagnosis".
6. VERIFIER LES DTC (EN UTILISANT L'ECRAN "SYSTEM CHECK MODE")
(a) Description de l'écran de mode de vérification du système
Description de l'écran
Affichage | Contenu |
---|---|
*a: Device name list No. 1 |
|
*b: Check result |
Affichage des codes des résultats pour toutes les pièces. |
*c: Memory clear |
|
*d: Recheck |
|
*e: Device name list No. 2 |
|
Nom | Pièce constitutive |
Méthode de connexion |
---|---|---|
DA | Ensemble de récepteur de radio et de système d'affichage |
- |
Résultat | Signification |
Action |
---|---|---|
OK |
Le composant ne répond pas en émettant un DTC. |
- |
DETAIL |
L'appareil répond avec un DTC. | Vérifier le DTC dans "Unit Check Mode". |
Nom | Pièce constitutive |
Méthode de connexion |
---|---|---|
AUX/VTR | Ensemble d'adaptateur de prise stéréo n° 1 |
Faisceau de câbles du véhicule |
(b) Description de l'écran de mode de vérification d'unité
Description de l'écran
Affichage | Contenu |
---|---|
*a: Device name | Pièce cible |
*b: History DTC | Affichage des résultats de la mémoire de diagnostic et des DTC enregistrés. |
*c: Current DTC | Affichage des DTC émis lors de la vérification d'entretien. |
*d: DTC | DTC (code de diagnostic) |
*e: Diagnosis clear switch | Sélectionner "Code CLR" pendant 3 secondes efface les données de la mémoire de diagnostic de la pièce cible (le résultat de la vérification du système de diagnostic et les données affichées sont effacées). |
CONSEIL:
- Cet écran est actualisé à chaque seconde.
- Un maximum de 6 DTC peuvent être affichés pour les DTC historiques et actuels.
(c) Relever le résultat de la vérification du système.
(1) Si le résultat de la vérification est "DETAIL", sélectionner ce résultat sur l'écran "Unit Check Mode" pour afficher les résultats puis les noter.
REMARQUE:
Un maximum de 6 DTC, pour les DTC historiques et actuels, peuvent être affichés sur l'écran "Unit check mode". Par conséquent, lorsque 6 DTC sont affichés, commencer d'abord par la recherche de pannes associée à ces DTC puis, vérifier de nouveau l'écran "Unit Check Mode" pour voir si d'autres DTC sont affichés.
CONSEIL:
- Lorsque tous les résultats sont "OK", aucun DTC n'est émis.
- Pour visualiser les résultats pour un autre appareil, sélectionner le contacteur "Back" pour retourner à l'écran "System Check Mode". Répéter l'étape précédente pour afficher les résultats d'autres appareils.
(2) Vérifier les détails du(des) DTC.
Cliquer ici
REMARQUE:
Le système audio et vidéo émet des DTC pour le système suivant. Quand des DTC différents de ceux du tableau des codes de diagnostic pour le système audio et vidéo sont émis, se reporter au tableau des codes de diagnostic pour les systèmes appropriés.
Système | Passer au point |
---|---|
Système de moniteur de rétrovision |
|
7. EFFFACER/REVERIFIER LES DTC (EN UTILISANT L'ECRAN "SYSTEM CHECK MODE")
(a) Supprimer les DTC
(1) Sélectionner l'option "Memory CLR" pendant 3 secondes.
(2) S'assurer que les résultats de la vérification sont effacés.
CONSEIL:
- Pour effacer les DTC pour un appareil spécifique, effacer les DTC à l'aide de l'écran "Unit Check Mode".
- Au moment d'effacer les DTC à l'aide de l'écran "Unit Check Mode", appuyer sur "Code CLR" pendant 3 secondes.
(b) Vérifier à nouveau
(1) Appuyer sur le contacteur "Recheck".
(2) S'assurer que tous les codes de diagnostic sont "OK" lorsque les résultats de la vérification s'affichent. Si un autre résultat que "OK" est affiché, recommencer la recherche de pannes.
CONSEIL:
Après avoir effacé les DTC à l'aide de l'écran "Unit Check Mode", sélectionner "Back" pour retourner à l'écran "System Check Mode" et répéter l'opération.
8. TERMINER LE MODE DE DIAGNOSTIC
(a) Mettre le contacteur d'allumage en position OFF.
