VERIFICATION / SUPPRESSION DES DTC
1. VERIFICATION DES DTC (A L'AIDE DU TECHSTREAM)
(a) Mettre le contacteur d'allumage en position OFF.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Chassis / EMPS / Trouble Codes.
Chassis > EMPS > Trouble Codes(f) Vérifier les détails des DTC.
Cliquer ici
2. VERIFIER LES DTC (A L'AIDE DU CABLE DE VERIFICATION DU SST)
(a) A l'aide du SST, brancher les bornes 13 (TC) et 4 (CG) du DLC3.
SST: 09843-18040

*a | DLC3 |
(b) Mettre le contacteur d'allumage en position ON.
(c) Relever et noter les DTC indiqués par le clignotement du témoin EPS sur l'ensemble de combiné d'instruments. Se reporter au schéma sur la droite pour obtenir des exemples du code de système normal et des DTC 21 et 22.

*a | Code de système normal |
*b | Codes 21 et 22 |
*c | ON |
*d | OFF |
*e | secondes |
*f | Code 21 |
*g | Code 22 |
CONSEIL:
- Si le témoin EPS ne clignote pas pour afficher des DTC enregistrés ou
le code système normal, vérifier le circuit indiqué dans le tableau
suivant.
Organe incriminé
Link
Circuit du témoin EPS
- En présence de deux codes de dysfonctionnements ou davantage, les DTC seront affichés par ordre numérique ascendant.
(d) Se reporter au Tableau des codes de diagnostic pour obtenir les informations relatives aux DTC.
Cliquer ici
(e) Vérifier les détails des DTC.
EPS DTC
Affichage du témoin EPS | Affichage du tester |
---|---|
11 | C1511 |
12 | C1512 |
13 | C1513 |
14 | C1514 |
15 | C1515 |
16 | C1516 |
17 | C1517 |
24 | C1524 |
31 | C1531 |
32 | C1532 |
33 | C1533 |
34 | C1534 |
35 | C1535 |
51 | C1551 |
52 | C1552 |
53 | C1553 |
54 | C1554 |
55 | C1555 |
81 | C1581 |
82 | C1582 |
92 | U0100 |
93 | U0129 |
3. EFFACER LES DTC (A L'AIDE DU TECHSTREAM)
(a) Mettre le contacteur d'allumage en position OFF.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Chassis / EMPS / Trouble Codes.
Chassis > EMPS > Clear DTCs(f) Supprimer les DTC.
Cliquer ici
(g) Mettre le contacteur d'allumage en position OFF.
(h) Débrancher le Techstream du DLC3.
4. SUPPRIMER LES DTC (A L'AIDE DU CABLE DE VERIFICATION DU SST)

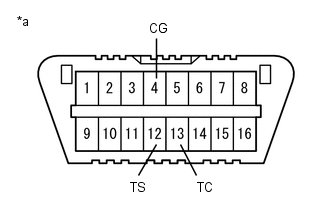

(a) A l'aide du SST, brancher les bornes 12 (TS) et 4 (CG) du DLC3 ainsi que les bornes 13 (TC) et 4 (CG) du DLC3.

*a | DLC3 |
SST: 09843-18040
(b) Mettre le contacteur d'allumage en position ON.
(c) Débrancher et rebrancher la borne 13 (TC) du DLC3 à 4 reprises au moins en l'espace de 8 secondes.
(d) S'assurer que le témoin EPS affiche le code de système normal par clignotement.
(e) Mettre le contacteur d'allumage en position OFF.
(f) Déposer le SST du DLC3.
