Pieces Constitutives
PIECES CONSTITUTIVES

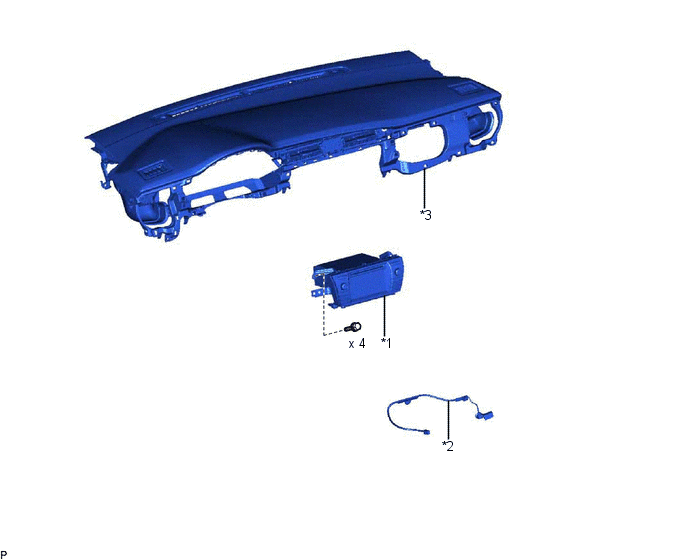

SCHEMA
|
*1 | ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE DE NAVIGATION N° 1 |
|
*3 | ENSEMBLE SUPERIEUR DE TABLEAU DE BORD |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE DE NAVIGATION N° 1
| (a) Libérer les 3 attaches et déposer le sous-ensemble de câble d'antenne de navigation n° 1. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE DE NAVIGATION N° 1
(a) Engager les 3 attaches pour reposer le sous-ensemble de câble d'antenne de navigation n° 1.
2. REPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT
Cliquer ici
3. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
