BORNES DE L'ECU
1. VERIFIER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR ET L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

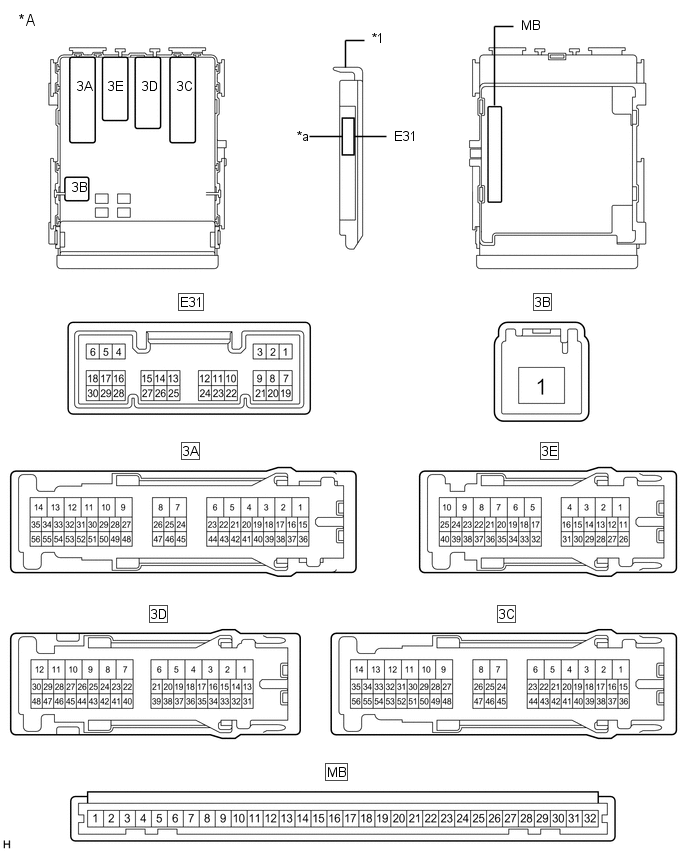

(a) Débrancher le connecteur MB d'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex).
|
*A | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) avec 1 connecteur |
- | - |
|
*1 | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
- | - |
|
*a | 1 connecteur | - |
- |
|
*A | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) avec 2 connecteurs |
- | - |
|
*1 | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
- | - |
|
*a | 2 connecteurs |
- | - |
(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Mesurer les valeurs côté faisceau de câbles avec le connecteur débranché.
|
Branchement du tester | Couleur du câblage |
Description de la borne | Condition |
Condition spécifiée |
|---|---|---|---|---|
|
MB-11 (GND1) - Masse de carrosserie |
- | Masse |
En permanence | En dessous de 1 Ω |
|
MB-30 (BECU) - Masse de carrosserie |
- | Alimentation électrique de la batterie |
En permanence | 11 Ã 14 V |
|
MB-29 (ACC) - Masse de carrosserie |
- | Alimentation électrique ACC |
Contacteur d'allumage en position ACC |
11 Ã 14 V |
|
MB-29 (ACC) - Masse de carrosserie |
- | Alimentation électrique ACC |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
MB-32 (IG) - Masse de carrosserie |
- | Alimentation électrique IG |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
MB-32 (IG) - Masse de carrosserie |
- | Alimentation électrique IG |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau du faisceau de câbles.
(c) Rebrancher le connecteur MB d'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex).
(d) Mesurer la tension et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
Branchement du tester | Couleur du câblage |
Description de la borne | Condition |
Condition spécifiée |
|---|---|---|---|---|
|
3C-5 (ACT-) - Masse de carrosserie |
B - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (sauf porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3C-5 (ACT-) - Masse de carrosserie |
B - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (sauf porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur déverrouillé |
11 Ã 14 V |
|
3E-1 (ACT-) - Masse de carrosserie |
SB - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (sauf porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3E-1 (ACT-) - Masse de carrosserie |
SB - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (sauf porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur déverrouillé |
11 Ã 14 V |
|
3E-2 (ACT-) - Masse de carrosserie |
SB - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (sauf porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3E-2 (ACT-) - Masse de carrosserie |
SB - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (sauf porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur déverrouillé |
11 Ã 14 V |
|
3C-12 (ACTD) - Masse de carrosserie |
LG - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (pour porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3C-12 (ACTD) - Masse de carrosserie |
LG - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte (pour porte conducteur) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur déverrouillé |
11 Ã 14 V |
|
3C-14 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3C-14 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur verrouillé |
11 Ã 14 V |
|
3C-13 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3C-13 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur verrouillé |
11 Ã 14 V |
|
3E-8 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3E-8 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur verrouillé |
11 Ã 14 V |
|
3E-9 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur sur OFF |
En dessous de 1 V |
|
3E-9 (ACT+) - Masse de carrosserie |
R - Masse de carrosserie |
Sortie de commande de verrouillage du moteur de serrure de porte (toutes les portes) |
Contacteur de commande de porte ou barillet de serrure de porte du conducteur verrouillé |
11 Ã 14 V |
|
E31-19 (FRCY) - Masse de carrosserie |
V - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage d'accueil de porte avant (droite) |
Porte avant droite ouverte |
En dessous de 1 V |
|
E31-19 (FRCY) - Masse de carrosserie |
V - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage d'accueil de porte avant (droite) |
Porte avant droite fermée |
Génération d'impulsions |
|
3E-34 (FLCY) - Masse de carrosserie |
W - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage d'accueil de porte avant (gauche) |
Porte avant gauche ouverte |
En dessous de 1 V |
|
3E-34 (FLCY) - Masse de carrosserie |
W - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage d'accueil de porte avant (gauche) |
Porte avant gauche fermée |
Génération d'impulsions |
|
E31-1 (LCTY) - Masse de carrosserie |
SB - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage de seuil de porte arrière (gauche) |
Porte arrière gauche ouverte |
En dessous de 1 V |
|
E31-1 (LCTY) - Masse de carrosserie |
SB - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage de seuil de porte arrière (gauche) |
Porte arrière gauche fermée |
Génération d'impulsions |
|
E31-6 (RCTY) - Masse de carrosserie |
LG - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage de seuil de porte arrière (droite) |
Porte arrière droite ouverte |
En dessous de 1 V |
|
E31-6 (RCTY) - Masse de carrosserie |
LG - Masse de carrosserie |
Tension d'entrée d'ensemble de contacteur d'éclairage de seuil de porte arrière (droite) |
Porte arrière droite fermée |
Génération d'impulsions |
|
E31-9 (L1) - Masse de carrosserie |
L - Masse de carrosserie |
Entrée du contacteur de commande de porte |
Contacteur de commande de porte verrouillé |
En dessous de 1 V |
|
E31-9 (L1) - Masse de carrosserie |
L - Masse de carrosserie |
Entrée du contacteur de commande de porte |
Contacteur de commande de porte en position OFF |
Génération d'impulsions |
|
E31-10 (UL1) - Masse de carrosserie |
GR - Masse de carrosserie |
Entrée du contacteur de commande de porte |
Contacteur de commande de porte déverrouillé |
En dessous de 1 V |
|
E31-10 (UL1) - Masse de carrosserie |
GR - Masse de carrosserie |
Entrée du contacteur de commande de porte |
Contacteur de commande de porte en position OFF |
Génération d'impulsions |
|
E31-11 (L2) - Masse de carrosserie |
SB - Masse de carrosserie |
Entrée de verrouillage de porte côté conducteur associé à la clé |
Barillet de serrure de porte du conducteur mis en position de verrouillage |
En dessous de 1 V |
|
E31-11 (L2) - Masse de carrosserie*1 |
SB - Masse de carrosserie |
Entrée de verrouillage de porte du passager avant associé à la clé |
Barillet de porte du passager avant mis en position de verrouillage |
En dessous de 1 V |
|
E31-11 (L2) - Masse de carrosserie |
SB - Masse de carrosserie |
Entrée de verrouillage de porte côté conducteur associé à la clé |
Barillet de porte côté conducteur mis en position OFF |
11 Ã 14 V |
|
E31-11 (L2) - Masse de carrosserie*1 |
SB - Masse de carrosserie |
Entrée de verrouillage de porte du passager avant associé à la clé |
Barillet de serrure de porte du passager avant en position OFF |
11 Ã 14 V |
|
E31-24 (UL3) - Masse de carrosserie |
P - Masse de carrosserie |
Entrée de déverrouillage de porte côté conducteur associé à la clé |
Barillet de serrure de porte du conducteur mis en position de déverrouillage |
En dessous de 1 V |
|
E31-24 (UL3) - Masse de carrosserie |
P - Masse de carrosserie |
Entrée de déverrouillage de porte côté conducteur associé à la clé |
Barillet de porte côté conducteur mis en position OFF |
Génération d'impulsions |
|
E31-12 (UL2) - Masse de carrosserie*1 |
P - Masse de carrosserie |
Entrée de déverrouillage des portes associé à la clé de la porte du passager avant |
Barillet de porte du passager avant mis en position de déverrouillage |
En dessous de 1 V |
|
E31-12 (UL2) - Masse de carrosserie*1 |
P - Masse de carrosserie |
Entrée de déverrouillage des portes associé à la clé de la porte du passager avant |
Barillet de serrure de porte du passager avant en position OFF |
Génération d'impulsions |
|
E31-7 (LSFL) - Masse de carrosserie |
Y - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte avant gauche |
Porte avant gauche déverrouillée |
En dessous de 1 V |
|
E31-7 (LSFL) - Masse de carrosserie |
Y - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte avant gauche |
Porte avant gauche verrouillée |
Génération d'impulsions |
|
E31-18 (LSFR) - Masse de carrosserie |
LG - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte avant droite |
Porte avant droite déverrouillée |
En dessous de 1 V |
|
E31-18 (LSFR) - Masse de carrosserie |
LG - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte avant droite |
Porte avant droite verrouillée |
Génération d'impulsions |
|
3E-39 (LSR) - Masse de carrosserie*2 |
Y - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte arrière droite |
Porte arrière droite ou gauche déverrouillée |
En dessous de 1 V |
|
3E-39 (LSR) - Masse de carrosserie*2 |
Y - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte arrière droite |
Portes arrière droite et gauche verrouillées |
Génération d'impulsions |
|
3E-24 (LSR) - Masse de carrosserie*2 |
Y - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte arrière gauche |
Porte arrière gauche ou droite déverrouillée |
En dessous de 1 V |
|
3E-24 (LSR) - Masse de carrosserie*2 |
Y - Masse de carrosserie |
Entrée du contacteur de détection de déverrouillage de porte arrière gauche |
Porte arrière gauche ou droite verrouillée |
Génération d'impulsions |
|
3E-38 (LGCY) - Masse de carrosserie |
LG - Masse de carrosserie |
Entrée du contacteur d'éclairage de seuil de porte de compartiment à bagages |
Porte de compartiment à bagages ouverte |
En dessous de 1 V |
|
3E-38 (LGCY) - Masse de carrosserie |
LG - Masse de carrosserie |
Entrée du contacteur d'éclairage de seuil de porte de compartiment à bagages |
Porte de compartiment à bagages fermée |
11 Ã 14 V |
|
3E-37 (TR+) - Masse de carrosserie |
P - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte de compartiment à bagages |
Contacteur d'ouverture de porte de compartiment à bagages enfoncé |
11 Ã 14 V |
|
3E-37 (TR+) - Masse de carrosserie |
P - Masse de carrosserie |
Sortie de commande de déverrouillage du moteur de serrure de porte de compartiment à bagages |
Contacteur d'ouverture de porte de compartiment à bagages non enfoncé |
En dessous de 1 V |
|
E31-17 (KSW) - Masse de carrosserie*3 |
V - Masse de carrosserie |
Entrée de contacteur d'avertissement de déverrouillage par la clé |
Aucune clé dans le barillet de contact |
Génération d'impulsions |
|
E31-17 (KSW) - Masse de carrosserie*3 |
V - Masse de carrosserie |
Entrée de contacteur d'avertissement de déverrouillage par la clé |
Clé dans le barillet de contact |
En dessous de 1 V |
- *1: sans fonction de verrouillage centralisé des portes à distance
- *2: avec système de clé intelligente ou avec système antivol
- *3: sans système de clé intelligente
Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) ou de l'ensemble de bloc de jonction côté conducteur.
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventue ...
Systeme De Diagnostic
SYSTEME DE DIAGNOSTIC 1. VERIFIER DLC3 (a) Vérifier DLC3. Cliquer ici 2. VERIFIER LA TENSION DE LA BATTERIE (a) Mesurer la tension de la batterie. Tension standard: 11 à 14 V Si la tension ...
D'autres materiaux:
Mesures De Precaution
MESURES DE PRECAUTION 1. MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE: Lors
du débranchement du câble de la borne négative (-) de la batterie,
initialiser les systèmes suivants une fois le câble rebranché.
Nom du système ...
Mesures De Precaution
MESURES DE PRECAUTION 1. EXPRESSIONS RELATIVES AU CONTACTEUR D'ALLUMAGE
(a)
Le type de contacteur d'allumage utilisé varie en fonction des
caractéristiques du véhicule. Les expressions reprises dans le tableau
ci-dessous sont utilisées dans cette section.
Expression Contacteur d' ...
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES
CONSEIL:
Utiliser le tableau ci-dessous pour déterminer la cause des symptômes
du problème. Si plusieurs zones incriminées sont énumérées, les causes
éventuelles des symptômes sont présentées par ordre de probabilité dans
la colonne "Organe ...
